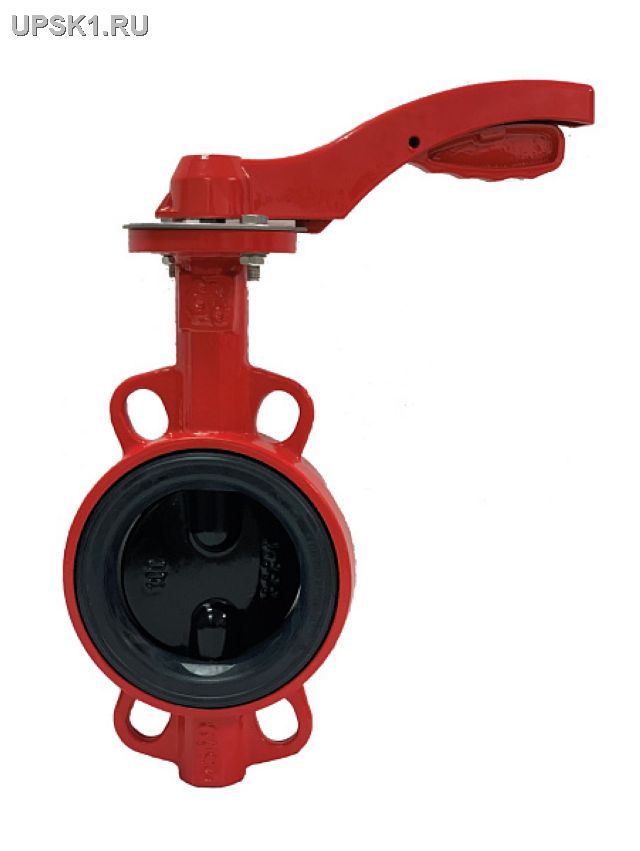

Затвор дисковый поворотный РАШВОРК 200-065-16, межфланцевый, корпус - чугун GJL-250 (GG25), диск - чугун GJS-400-15 (GGG40), уплотнение EPDM Ду 65 мм Рабочий диапазон температур -20...+110 г.Диск -чугун,корпус-чугун Цена руб: 6300
|
|
Номинальный диаметр, мм |
40-600 | |
|
Номинальное давление, бар |
16 | |
|
Стандарты |
ГОСТ 13547-2015 (ГОСТ 28908-91), ТУ 372100-005-81484267-2016 | |
|
Класс герметичности |
«А по ГОСТ 9544 (ГОСТ 54808) | |
|
Климатическое исполнение |
УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ15150-69 (для затвора с рукояткой) УХЛ 3.1, 4, 4.1, 4.2 по ГОСТ15150-69 (для затвора с редуктором) | |
|
Покрытие корпуса |
Эпоксидное порошковое, не менее 250 мкм | |
|
Управление |
Ручное: |
Автоматическое: |
|
Рукоятка |
Электропривод | |
|
Редуктор |
Пневмопривод | |
|
DN, мм |
PN, бар |
|
|
|
Размеры, мм |
|
|
Размеры ISO-фланца, м |
м |
Момент, Нм |
Вес, кг | ||||
|
A |
B |
C |
E |
L |
G |
K |
ISO |
OD |
Od |
4-Odo |
HxH | ||||
|
40 |
16 |
70 |
140 |
26 |
33 |
170 |
35,8 |
64 |
F05 |
65 |
50 |
4-10 |
9x9 |
11 |
2,70 |
|
50 |
16 |
79 |
161 |
26 |
43 |
170 |
47 |
82 |
F05 |
65 |
50 |
4-10 |
11x11 |
12 |
2,84 |
|
65 |
16 |
93 |
160 |
26 |
46 |
170 |
59,6 |
94 |
F05 |
65 |
50 |
4-10 |
11x11 |
20 |
3,29 |
|
80 |
16 |
103 |
165 |
26 |
46 |
170 |
72,3 |
111,3 |
F05 |
65 |
50 |
4-10 |
11x11 |
27 |
3,76 |
|
100 |
16 |
120 |
185 |
30 |
52 |
215 |
97,3 |
140,3 |
F07 |
90 |
70 |
4-10 |
11x11 |
50 |
5,50 |
|
125 |
16 |
132 |
210 |
30 |
56 |
215 |
123,8 |
166 |
F07 |
90 |
70 |
4-10 |
14x14 |
75 |
7,04 |
|
150 |
16 |
158 |
210 |
30 |
56 |
215 |
142 |
187 |
F07 |
90 |
70 |
4-10 |
14x14 |
120 |
8,03 |
|
200 |
16 |
180 |
250 |
36 |
60 |
364 |
194 |
246,8 |
F07/10 |
125 |
102/70 |
4-12/10 |
17x17 |
156 |
15,30 |
|
250 |
16 |
215 |
295 |
36 |
68 |
364 |
244 |
301,5 |
F10 |
125 |
102 |
4-12 |
22x22 |
234 |
22,50 |
ВНИМАНИЕ! Для исключения преждевременного износа внутренних элементов дискового поворотного затвора во время эксплуатации,
при монтаже после выпускного патрубка насоса рекомендуется проводить установку затвора (без учета повышающего переходника)
не ближе 1-1,5 диаметров трубопровода, а также на входном патрубке насоса, если это необходимо, не ближе 5 диаметров трубопровода.
Выбор фланцев: Монтаж дисковых поворотных затворов требуется производить между воротниковыми фланцами
ГОСТ 33259-2015 тип 11 исп. В, ряд 1, PN16 (для DN80 необходим ряд 2).
Точечная фиксация фланцев с установленным затвором. Затвор устанавливается между фланцами (но не затягивается полностью) вне трубопровода,
затем производится точечная приварка (прихватка) фланцев к трубопроводу, после чего затвор обязательно вынимается из фланцев и производится
окончательная приварка фланцев. После этого осуществляется монтаж затвора. Метод является более сложным и опасным и требует высокой квалификации
монтажной бригады, иначе седловое уплотнение затвора может быть повреждено при сварке
