Область применения

Электромагнитные расходомеры КАРАТ-551 применяются для коммерческого и технологического учета расхода и объема жидкостей в тепловых пунктах, тепловых станциях, объектах ЖКХ и промышленности.Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока.
Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.Электромагнитные расходомеры производятся в нескольких конструктивных исполнениях отличающихся диаметрами условного прохода, габаритными, установочными размерами и выпускаются во фланцевом исполнении (Ду 20-150) и «сэндвич» (Ду 20-50).

Техническая документация

Руководство по эксплуатации на расходомер Карат 551

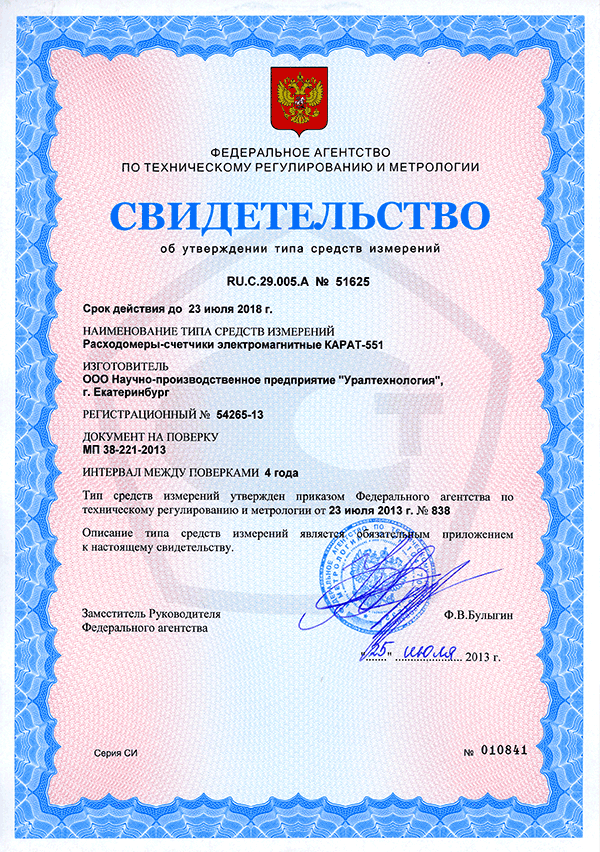

Свидетельство об утверждении типа средств измерения марки карат 551

Фото Название Цена руб Заказ
  850

  2900

Карат 551М Ду 20 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 15 мм.Диапазон измерения:0,004-10 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

29600

КАРАТ-551М-20-4 расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 15 мм.Диапазон измерения:0,004-10 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит.Реверсный

Подробнее...

31100

Карат 551 М Ду 25 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 25 мм.Диапазон измерения:0,072-18 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

31900

Карат 551 М Ду 32 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 32 мм.Диапазон измерения:0,12-30 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

32200

КАРАТ-551М-25-4 расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 25 мм.Диапазон измерения:0,72-18 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит.Реверсный

Подробнее...

33400

КАРАТ-551М-32-4 расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 25 мм.Диапазон измерения:0,12-30 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит.Реверсный

Подробнее...

33700

Карат 551 М Ду 40 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 40 мм.Диапазон измерения:0,18-45 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

34600

КАРАТ-551М-40-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 40; диапазон измерения 0,18-45 м?/ч; номинальный расход 22,5 м2/ч; питание внешнее 12 В; с измерением обратного потока; без индикации

Подробнее...

36100

Карат 551 М Ду 50 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 50 мм.Диапазон измерения:0,30-75 м3/ч.Межповерочный период:4 года,Блок питания в комплкт не входит

Подробнее...

38000

КАРАТ-551М-50-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 50; диапазон измерения 0,30-75 м3/ч; номинальный расход 37,5 м3/ч; питание внешнее 12 В; без измерения обратного потока; без индикации

Подробнее...

39500

Карат 551 М Ду 65 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 65 мм.Диапазон измерения:0,48-120 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

45500

КАРАТ-551М-65-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 65; диапазон измерения 0,48-120 м?/ч; номинальный расход 60,0 м?/ч; питание внешнее 12 В; с измерением обратного потока; без индикации

Подробнее...

47000

Карат 551 М Ду 80 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 80 мм.Диапазон измерения:0,72-180 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

49400

КАРАТ-551М-80-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 80; диапазон измерения 0,72-180 м?/ч; номинальный расход 90,0 м?/ч; питание внешнее 12 В; с измерением обратного потока; без индикации

Подробнее...

50900

Карат 551 М Ду 100 мм  расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 100 мм.Диапазон измерения:1,20-300 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

53200

КАРАТ-551М-100-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 100; диапазон измерения 1,20-300 м?/ч; номинальный расход 150,0 м?/ч; питание внешнее 12 В; без измерения обратного потока; без индикации

Подробнее...

54700

Карат 551 М Ду 150 мм расходомер электромагнитный фланцевый НПО
Электромагнитный расходомер Ду 100 мм.Диапазон измерения:2,28-570 м3/ч.Межповерочный период:4 года,Блок питания в комплект не входит

Подробнее...

91000

КАРАТ-551М-150-4 расходомер электромагнитный фланцевый НПО
Описание: Ду 150; диапазон измерения 2,28-570 м?/ч; номинальный расход 285,0 м?/ч; питание внешнее 12 В; с измерением обратного потока; без индикации

Подробнее...

92500
