Вентиль Баллонный ВБ-2 Изготовитель: ОАО «Новогрудский завод газовой аппаратуры», г. Новогрудок Вентиль баллоный ВБ-2 предназначен для установки на баллонах для сжиженных углеводородных газов по ГОСТ 15860-84 вместимостью 5.0; 12.0; 27.0; 50.0 л и является запорным устройством. Цена руб: 550
|
| Максимальная пропускная способность, м3/ч |
1,2 |
| Наибольшее давление газа на входе, МПа (кгс/см2) |
0,07-1,6 (0,7-16) |
| Наибольшее давление газа рабочее, МПа (кгс/см2) |
0,002-0,0036 (0,02-0,036) |
| Габаритные размеры, мм |
155х115х50 |
| Масса, кг |
0,32 |

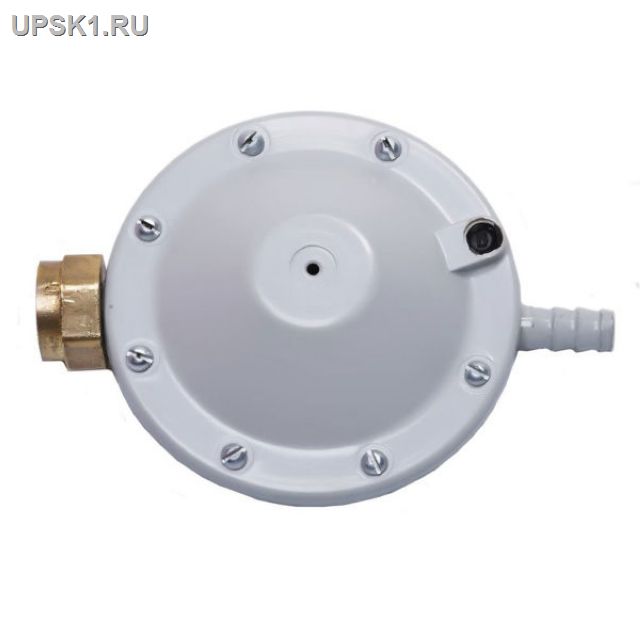

Регулятор давления газа РДСГ1-1,2:
1 — прокладка; 2 — фильтр; 3 — гайка; 4 — штуцер; 5 — ось; 6 — стойка; 7 — шток; 8 —
шток; 9 — мембрана; 10 — крышка; 11 — корпус; 12 — тарелка; 13 — пружина
Под действием пружины 13 регулятор давления в исходном положении открыт. Через входной штуцер 4 и дроссельный зазор между ним и запорнорегулирующим органом (штоком 7) газ
поступает в подмембранную полость корпуса, воздействует своим давлением на
чувствительный элемент мембрану 9 и через выходное отверстие корпуса поступает
к горелкам газового аппарата (к потребителю).
При повышении входного давления или уменьшении расхода через расходный
штуцер корпуса давление в полости корпуса увеличивается и поднимает вверх
чувствительный элемент мембрану 9, которая через шток 8, жестко соединенный
с мембраной, поворачивает запорно-регулирующий орган (шток 7) вокруг оси 5, в
ставленной в стойку 6. Дроссельная щель между входным штуцером и запорно
-регулирующим органом уменьшается, и повышение давления прекращается.
