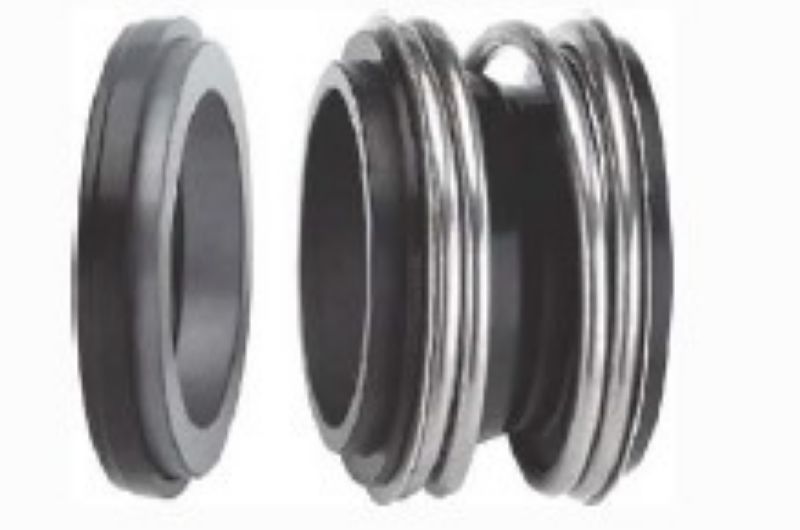

Уплотнение торцевое MSMG1-40 G60 SIC/SIC/FPM BOR&MAR Уплотнение торцевое MG1 (BURGMANN MG-1, AESSEAL B02, KROMA NM-1, ROTEN L3, SNMG-1, BSMG-1) Одинарное сильфоное торцевое уплотнение MG1 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод. Условия эксплуатации d1 = 10... 100 мР = 1...16 бар Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца) T = -20 ... 140 °С vg = 10 м/с Цена руб: 3500.00
|
|
Наименование |
d1 |
d3 |
d7 |
L3 |
L4 |
d12 |
L14 |
|
Уплотнение торцевое MG1-8 |
8 |
21.0 |
21.0 |
14.0 |
6.0 |
|
|
|
Уплотнение торцевое MG1-10 |
10 |
22.5 |
21.0 |
14.5 |
6.6 |
19.2 |
6.6 |
|
Уплотнение торцевое MG1-12 |
12 |
25.0 |
23.0 |
15.0 |
6.6 |
21.6 |
5.6 |
|
Уплотнение торцевое MG1-14 |
14 |
28.5 |
25.0 |
17.0 |
6.6 |
24.6 |
5.6 |
|
Уплотнение торцевое MG1-15 |
15 |
28.5 |
27.0 |
17.0 |
6.6 |
24.6 |
6.6 |
|
Уплотнение торцевое MG1-16 |
16 |
28.5 |
27.0 |
17.0 |
6.6 |
28.0 |
7.5 |
|
Уплотнение торцевое MG1-18 |
18 |
32.0 |
33.0 |
19.5 |
7.5 |
30.0 |
8.0 |
|
Уплотнение торцевое MG1-20 |
20 |
37.0 |
35.0 |
21.5 |
7.5 |
35.0 |
7.5 |
|
Уплотнение торцевое MG1-22 |
22 |
37.0 |
37.0 |
21.5 |
7.5 |
35.0 |
7.5 |
|
Уплотнение торцевое MG1-24 |
24 |
42.5 |
39.0 |
22.5 |
7.5 |
38.0 |
7.5 |
|
Уплотнение торцевое MG1-25 |
25 |
42.5 |
40.0 |
23.0 |
7.5 |
38.0 |
7.5 |
|
Уплотнение торцевое MG1-28 |
28 |
49.0 |
43.0 |
26.5 |
7.5 |
42.0 |
9.0 |
|
Уплотнение торцевое MG1-30 |
30 |
49.0 |
45.0 |
26.5 |
7.5 |
45.0 |
10.5 |
|
Уплотнение торцевое MG1-32 |
32 |
53.5 |
48.0 |
27.5 |
7.5 |
48.0 |
10.5 |
|
Уплотнение торцевое MG1-33 |
33 |
53.5 |
48.0 |
27.5 |
7.5 |
50.0 |
11.0 |
|
Уплотнение торцевое MG1-35 |
35 |
57.0 |
50.0 |
28.5 |
7.5 |
52.0 |
11.0 |
|
Уплотнение торцевое MG1-38 |
38 |
59.0 |
56.0 |
30.0 |
9.0 |
55.0 |
10.3 |
|
Уплотнение торцевое MG1-40 |
40 |
62.0 |
58.0 |
30.0 |
9.0 |
58.0 |
10.8 |
|
Уплотнение торцевое MG1-42 |
42 |
65.5 |
61.0 |
30.0 |
9.0 |
62.0 |
12.0 |
|
Уплотнение торцевое MG1-43 |
43 |
65.5 |
61.0 |
30.0 |
9.0 |
62.0 |
12.0 |
|
Уплотнение торцевое MG1-45 |
45 |
68.0 |
63.0 |
30.0 |
9.0 |
64.0 |
11.6 |
|
Уплотнение торцевое MG1-48 |
48 |
70.5 |
66.0 |
30.5 |
9.0 |
68.4 |
11.6 |
|
Уплотнение торцевое MG1-50 |
50 |
74.0 |
70.0 |
30.5 |
9.5 |
69.3 |
11.6 |
|
Уплотнение торцевое MG1-53 |
53 |
78.5 |
73.0 |
33.0 |
11.0 |
72.3 |
12.3 |
|
Уплотнение торцевое MG1-55 |
55 |
81.0 |
75.0 |
35.0 |
11.0 |
75.4 |
13.3 |
|
Уплотнение торцевое MG1-58 |
58 |
85.5 |
78.0 |
37.0 |
11.0 |
78.4 |
13.3 |
|
Уплотнение торцевое MG1-60 |
60 |
88.5 |
80.0 |
38.0 |
11.0 |
80.4 |
13.3 |
|
Уплотнение торцевое MG1-65 |
65 |
93.5 |
85.0 |
40.0 |
11.0 |
85.4 |
13.0 |
|
Уплотнение торцевое MG1-68 |
68 |
96.5 |
90.0 |
40.0 |
11.3 |
91.5 |
13.7 |
|
Уплотнение торцевое MG1-70 |
70 |
99.5 |
92.0 |
40.0 |
11.3 |
92.0 |
13.0 |
|
Уплотнение торцевое MG1-75 |
75 |
107.0 |
97.0 |
40.0 |
11.3 |
99.0 |
14.0 |
|
Уплотнение торцевое MG1-80 |
80 |
112.0 |
105.0 |
40.0 |
12.0 |
104.0 |
15.0 |
|
Уплотнение торцевое MG1-85 |
85 |
120.0 |
110.0 |
41.0 |
14.0 |
109.0 |
14.8 |
|
Уплотнение торцевое MG1-90 |
90 |
127.0 |
115.0 |
45.0 |
14.0 |
114.0 |
14.8 |
|
Уплотнение торцевое MG1-95 |
95 |
132.0 |
120.0 |
46.0 |
14.0 |
120.3 |
15.8 |
|
Уплотнение торцевое MG1-100 |
100.0 |
137.0 |
125.0 |
47.0 |
14.0 |
123.3 |
15.8 |
