ТСП-Н L=60 мм датчик температуры Pt100 кл.B (-50...+180)

Главная / Приборы учета / Термопреобразователи / Термопреобразователи сопротивления платиновые ТСП-Н

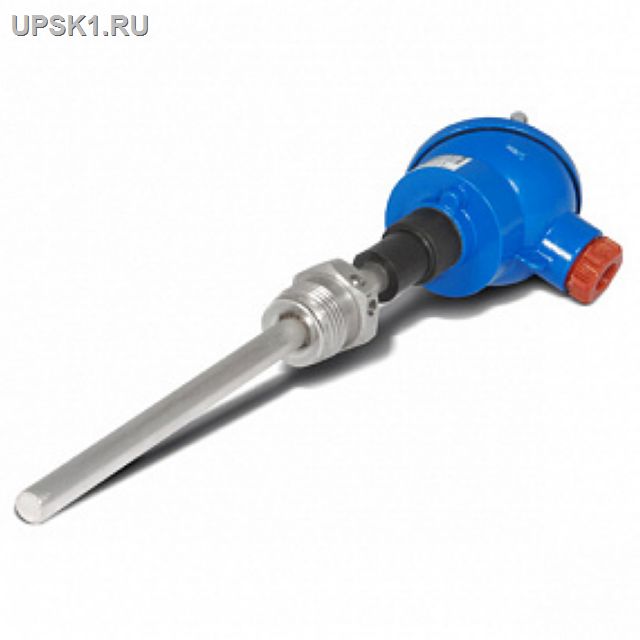

ТСП-Н L=60мм датчик температуры Pt100 кл.В (-50...+180)

ТСП-Н L=60мм датчик температуры Pt100 кл.В (-50...+180)

Термопреобразователи предназначены для контроля и измерения температуры жидких, твердых, мягких, газообразных и сыпучих сред.
Области применения: системы учета энергоносителей, контроля и измерения температуры в промышленности, лабораторных исследований, сельском хозяйстве.

Цена руб: 1620

Устойчивость к воздействиям

Термопреобразователи соответствуют группе климатического исполнения - Д3 по ГОСТ 12997 и располагаются на открытых пространствах, подвергаются воздействию атмосферных факторов (непосредственный нагрев солнечными лучами, ветер, дождь, снег, град, обледенение).

Термопреобразователи устойчивы и прочные к воздействию вибраций и соответствуют группе исполнения - N2 (по ГОСТ 12997). Располагаются в местах, подверженных вибрации от работающих механизмов на промышленных объектах.

Степень защиты - IP65 по ГОСТ 12254 (пыленепроницаемо и защищено от водяных струй).

Глубина погружения

Минимальная глубина погружения, при которой термопреобразователь сохраняет свои метрологические характеристики:

Lmin=5•?Dз+Lчэ где: Dз - диаметр защитной трубки, мм; Lчэ - длина чувствительного элемента, мм.

Применение малогабаритных чувствительных элементов и небольших диаметров защитной арматуры позволило создать термопробразователи с небольшой глубиной погружения и малым временем реагирования.

Метрологические характеристики

Термопреобразователи имеют номинальную статистическую характеристику (НСХ) Pt50, Pt100, Pt500, Pt1000, 100П.

НСХ, номинальное значение измерительного тока и коэффициент ?, °С-1 приведены в таблице:

Значения измерительного тока и ?
	Номинальный измерительный ток, мА	?, °С-1
Pt 50	2,0	0,00385
Pt 100	1,0	0,00385
Pt 500	0,2	0,00385
Pt 1000	010	0,00385
100П	1,0	0,00391

При выборе номинального значения измерительного тока эффект саморазогрева не превышает 0,3°С (по ЕN 60751).

Термоэлектрический эффект

Применение лучших чувствительных элементов зарубежных производителей позволяют свести эффект термо-ЭДС практически к нулю.

Допуски классов точности

Предел допускаемого отклонения от НСХ (°С) в зависимости от класса соответствует:

для класса АА: +(0,1+0,0017•|t|)
для класса А: +(0,15+0,002•|t|)
для класса B: +(0,3+0,005•|t|)

Время реагирования

Благодаря уникальной конструкции термопреобразователя, жестким допускам к диаметрам защитной арматуры и посадочного места защитной гильзы термопреобразователи имеют малое время реагирования на ступенчатое изменение температуры.

Регламентируемые параметры термопреобразователей и стабильность параметров в течение длительного срока эксплуатации обеспечиваются правильной установкой, применением защитных гильз и комплектующих частей, произведенных предприятием изготовителем.

Зависимость значения сопротивления Pt100 от температуры (по ЕN 60751)
°C	?	°C	?	°C	?	°C	?	°C	?
-50	80,31	0	100	50	119,4	100	138,51	150	157,33
-48	81,1	2	100,78	52	120,17	102	139,26	152	158,07
-46	81,89	4	101,56	54	120,94	104	140,02	154	158,82
-44	82,69	6	102,34	56	121,71	106	140,78	156	159,56
-42	83,48	8	103,12	58	122,47	108	141,54	158	160,31
-40	84,27	10	103,9	60	123,24	110	142,29	160	161,05
-38	85,06	12	104,68	62	124,01	112	143,05	162	161,8
-36	85,85	14	105,46	64	124,78	114	143,8	164	162,54
-34	86,64	16	106,24	66	125,54	116	144,56	166	163,29
-32	87,43	18	107,02	68	126,31	118	145,31	168	164,03
-30	88,22	20	107,79	70	127,08	120	146,07	170	164,77
-28	89,01	22	108,57	72	127,84	122	146,82	172	165,51
-26	89,8	24	109,35	74	128,61	124	147,57	174	166,26
-24	90,59	26	110,12	76	129,37	126	148,33	176	167
-22	91,37	28	110,9	78	130,13	128	149,08	178	167,74
-20	92,16	30	111,67	80	130,9	130	149,83	180	168,48
-18	92,95	32	112,45	82	131,66	132	150,58	182	169,22
-16	93,73	34	113,22	84	132,42	134	151,33	184	169,96
-14	94,52	36	114	86	133,18	136	152,08	186	170,7
-12	95,3	38	114,77	88	133,95	138	152,83	188	171,43
-10	96,09	40	115,54	90	134,71	140	153,58	190	172,17
-8	96,87	42	116,31	92	135,47	142	154,33	192	172,91
-6	97,65	44	117,08	94	136,23	144	155,08	194	173,65
-4	98,44	46	117,86	96	136,99	146	155,83	196	174,38
-2	99,22	48	118,63	98	137,75	148	156,58	198	175,12
