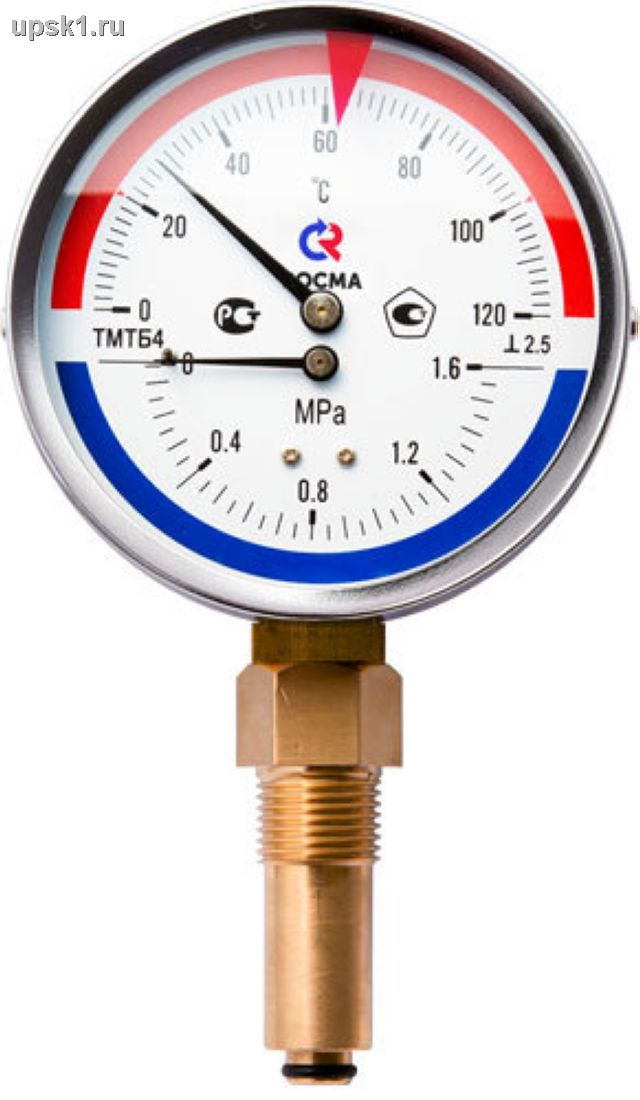

ТМТБ-4 термоманометр радиальное исполение L-64 мм(ТМТБ 31.Р.2(0..120гр)-(0-0,6 МПа)-G1/2.2,5) Диаметр корпуса:100 мм,кла точности-1,5,Пределы измерений:0…0,4 МПа,0…+120 присоединение радиальное с клапаном Цена руб: 1820
|
Диаметр корпуса
8100 мм
Класс точности
2,5
Диапазоны показаний температур
0…120 / 150 °С
Диапазон показаний давлений
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Рабочая температура
Окружающая среда:
Измеряемая среда:
Корпус
IP40, cталь 10, цвет черный
Кольцо
Хромированная сталь 10
Чувствительный элемент манометрической части
Медный сплав
Чувствительный элемент термометрической части
Биметаллическая спираль
Трибко-секторный механизм
Медный сплав
Клапан
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло
Минеральное
Штуцер для манометра
Медный сплав
Шток для термометра
Нержавеющая сталь 08Х18Н10
Длина погружной части, мм
46, 64, 100 мм
Присоединение
Радиальное
Резьба присоединения
G? (на клапане)
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Сопутствующие товары
| Фото | Название | Цена руб | Заказ |
| Тип | манометр | ТМ |
|---|---|---|
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса | 40 мм | 1 |
| 50 мм | 2 | |
| 63 мм | 3 | |
| 100 мм | 5 | |
| 150 мм | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и измерительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| радиальное с задним фланцем | РКТ | |
| осевое с задним фланцем | ТКТ | |
| осевое с передним фланцем | ТКП | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| ТВ | ?0,1…0 МПа | |
| ТМВ | ?0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
| Резьба присоединения | G?; М20?1,5 | |
| 50, 63 мм | G?; М12?1,5 | |
| 40 мм | G?; М10?1; NPT? | |
| Класс точности | 1,5 | |
| 2,5 |
