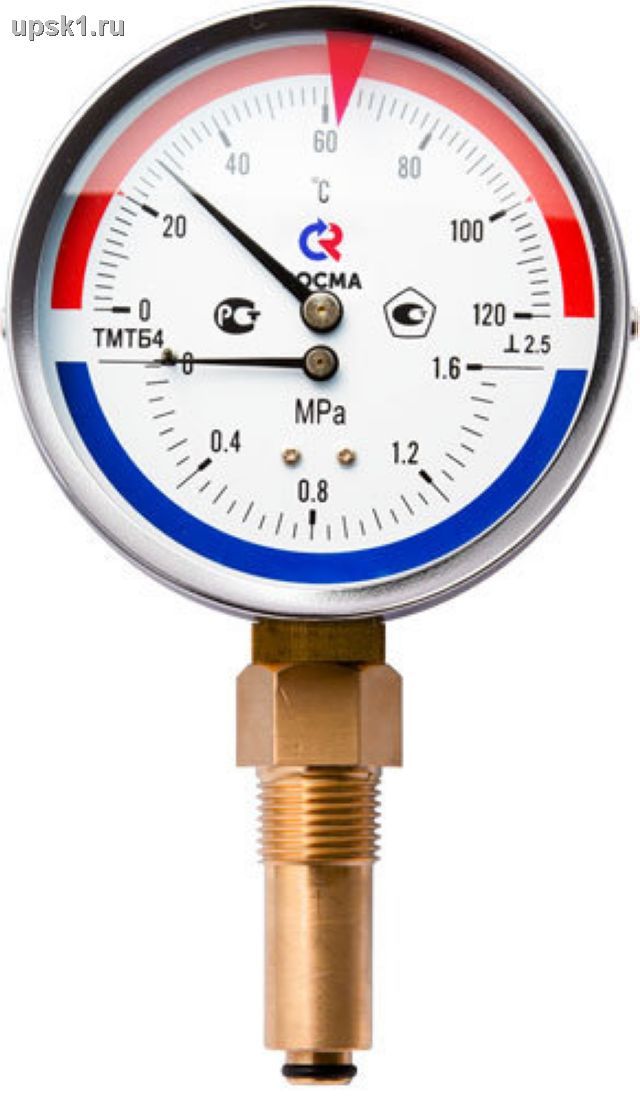

ТМТБ-4 термоманометр радиальное исполение L-46 мм(ТМТБ 31.Р.1(0..120гр)-(0-1,6 МПа)-G1/2.2,5) Диаметр корпуса:100 мм,кла точности-1,5,Пределы измерений:0…1,0 МПа,0…+120 присоединение радиальное с клапаном Цена руб: 1770
|
Диаметр корпуса
100 мм
Класс точности
2,5
Диапазоны показаний температур
0…120
Диапазон показаний давлений
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Рабочая температура
Окружающая среда:
Измеряемая среда:
IP40, cталь 10, цвет черный
Кольцо
Хромированная сталь 10
Чувствительный элемент манометрической части
Медный сплав
Чувствительный элемент термометрической части
Биметаллическая спираль
Трибко-секторный механизм
Медный сплав
Клапан Медный сплав
Циферблат Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давленияСтекло
Минеральное
Штуцер для манометра
Медный сплав
Шток для термометра
Нержавеющая сталь 08Х18Н10
Длина погружной части, мм
46, 64, 100 мм
Присоединение
Радиальное
Резьба присоединения
G? (на клапане)
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Сопутствующие товары
| Фото | Название | Цена руб | Заказ |
| Тип | манометр | ТМ |
|---|---|---|
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса | 40 мм | 1 |
| 50 мм | 2 | |
| 63 мм | 3 | |
| 100 мм | 5 | |
| 150 мм | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и измерительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| радиальное с задним фланцем | РКТ | |
| осевое с задним фланцем | ТКТ | |
| осевое с передним фланцем | ТКП | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| ТВ | ?0,1…0 МПа | |
| ТМВ | ?0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
| Резьба присоединения | G?; М20?1,5 | |
| 50, 63 мм | G?; М12?1,5 | |
| 40 мм | G?; М10?1; NPT? | |
| Класс точности | 1,5 | |
| 2,5 |
