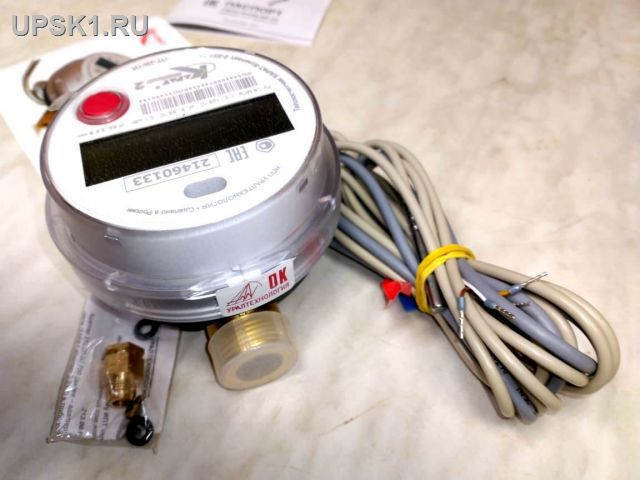

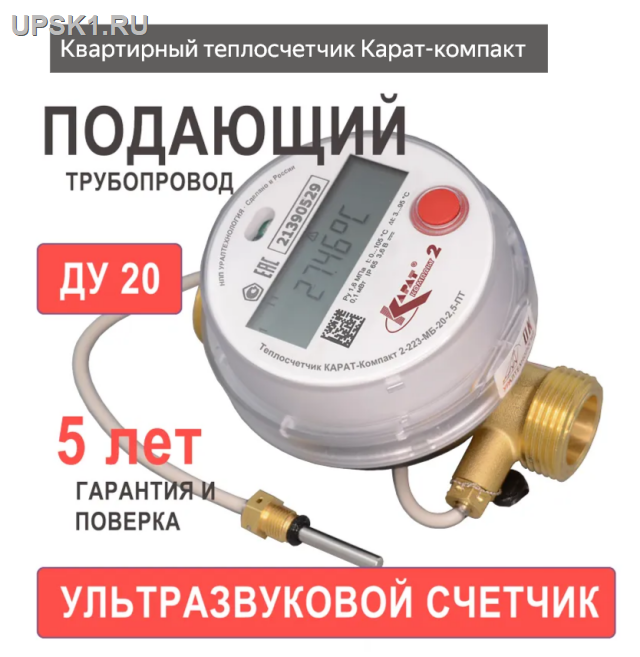

Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-ПТ-МBus на падающий трубопровод ультрозвуковой НПО Карат Описание:Исполнение "моноблок" на подающий трубопровод ДУ:Ду=20 Ном. расход м3/ч:Q=2,5 Датчики температуры:1 встроенный ОптопортОтсутствие потерь давления на измерительном участке. Межповерочный интервал — 5 лет. Гарантийный срок — 5 лет. Цена руб: 6900
|
Характеристика
Величина
Метрологические характеристики
Суммарное значение с нарастающим итогом при измерении объема, м?
до 99999,999
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч)
до 99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °C
где: t – измеренное значение температуры, °С± (0,3 + 0,005?t)
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C
где: ?t - значение разности температуры в подающем и обратном трубопроводах, °С± (0,09 + 0,005·?t)
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах:
Пределы допускаемой относительной погрешности при измерении тепловой энергии, %
где: qi и qmax- значение расхода теплоносителя и его наибольшее значение, м?/ч±(2+12/?t + 0,01?qmax/qi)
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, %
± 0,04
Пределы допускаемого суточного хода часов, с
± 9
Монтажные характеристики
Диапазон измерений температуры, °С
0 – 105 ?
Диапазон измерений разности температуры, °С
3 – 95
Максимальное рабочее давление, МПа
1,6
Длина кабеля измерительного преобразователя температуры, м, не более
1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более
5,2
Рабочие условия эксплуатации:
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96
IP65
Эксплуатационные характеристики
Срок службы элемента питания, лет, не менее
5
Средняя наработка на отказ, ч, не менее
75 000
Средний срок службы, лет
12
* — поставляется по отдельному заказу.
Встроенный в теплосчетчик расходомер обладает следующими характеристиками, в зависимости от Ду:
| Характеристика | Величина | |
|---|---|---|
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Максимальный расход qmax, м?/ч | 3,0 | 5,0 |
| Номинальный расход qn, м?/ч | 1,5 | 2,5 |
| Переходный расход qt, м?/ч | 0,15 | 0,25 |
| Минимальный расход qmin, м?/ч | 0,015 | 0,025 |
| Габаритные размеры (длина ? ширина ? высота), мм, не более | 110х90х125 | 130х90х120 |
| Длина проточной части с переходниками, мм, не более | 190 | 230 |
