Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-ОТ-МBus

Главная / Приборы учета / Квартирные теплосчетчики / Квартирные теплосчетчики / Теплосчетчики марки Карат-Компакт

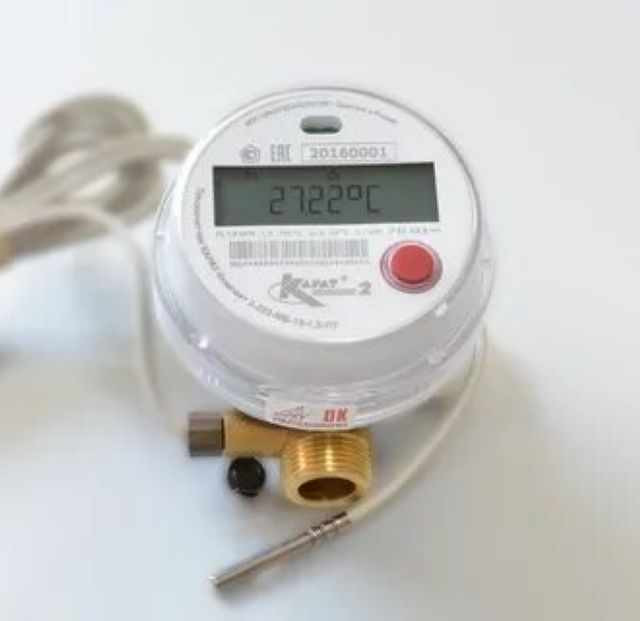

Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-ОТ-МBus на обратный трубопровод ультрозвуковой НПО Карат

Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-ОТ-МBus на обратный трубопровод ультрозвуковой НПО Карат

Описание:Исполнение "моноблок" на обратный трубопровод ДУ:Ду=20
Ном. расход м3/ч:Q=2,5 Датчики температуры:1 встроенный
Оптопорт,МBusОтсутствие потерь давления на измерительном участке.
Межповерочный интервал — 5 лет.
Гарантийный срок — 5 лет.

Цена руб: 6400

Характеристика	Величина
Метрологические характеристики
Суммарное значение с нарастающим итогом при измерении объема, м?	до 99999,999
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч)	до 99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °C где: t – измеренное значение температуры, °С	± (0,3 + 0,005?t)
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C где: ?t - значение разности температуры в подающем и обратном трубопроводах, °С	± (0,09 + 0,005·?t)
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от q_min до q_t (исключая) от q_t (включая) до q_max	± 5 ± 2
Пределы допускаемой относительной погрешности при измерении тепловой энергии, % где: q_i и q_max- значение расхода теплоносителя и его наибольшее значение, м?/ч	±(2+12/?t + 0,01?q_max/q_i)
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, %	± 0,04
Пределы допускаемого суточного хода часов, с	± 9
Монтажные характеристики
Диапазон измерений температуры, °С	0 – 105 ?
Диапазон измерений разности температуры, °С	3 – 95
Максимальное рабочее давление, МПа	1,6
Длина кабеля измерительного преобразователя температуры, м, не более	1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более	5,2
Рабочие условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность окружающего воздуха при температуре 35 °С, %	5 – 50 от 84 до 106,7 до 95
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96	IP65
Эксплуатационные характеристики
Срок службы элемента питания, лет, не менее	5
Средняя наработка на отказ, ч, не менее	75 000
Средний срок службы, лет	12

* — поставляется по отдельному заказу.

Встроенный в теплосчетчик расходомер обладает следующими характеристиками, в зависимости от Ду:

Характеристика	Величина
Диаметр условного прохода (Ду), мм	15	20
Максимальный расход q_max, м?/ч	3,0	5,0
Номинальный расход q_n, м?/ч	1,5	2,5
Переходный расход q_t, м?/ч	0,15	0,25
Минимальный расход q_min, м?/ч	0,015	0,025
Габаритные размеры (длина ? ширина ? высота), мм, не более	110х90х125	130х90х120
Длина проточной части с переходниками, мм, не более	190	230
