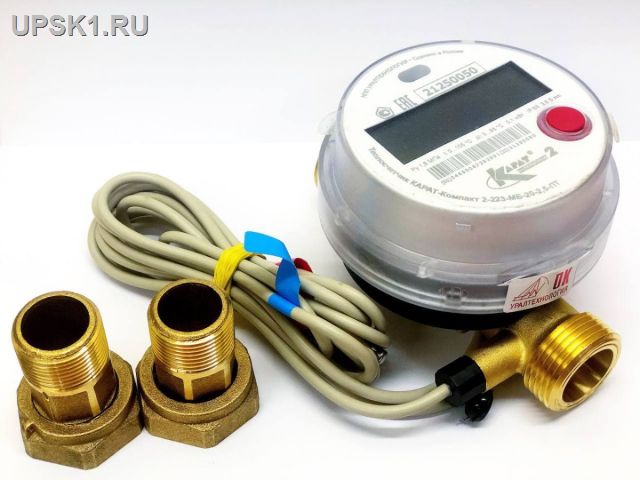

Теплосчетчик КАРАТ-Компакт 2-223-15-1,5-ПТ на подающий трубопровод ультрозвуковой НПО Карат
Теплосчетчик КАРАТ-Компакт 2-223-15-1,5-ПТ на подающий трубопровод ультрозвуковой НПО Карат
Теплосчетчик КАРАТ-Компакт 2-223-15-1,5-ПТ на подающий трубопровод ультрозвуковой НПО Карат
Описание:Исполнение "моноблок" на подающий трубопровод ДУ:Ду=15
Ном. расход м3/ч:Q=1,5 Датчики температуры:1 встроенный
Оптопорт Отсутствие потерь давления на измерительном участке
Межповерочный интервал — 5 лет.
Гарантийный срок — 5 лет.

Цена руб: 6200


Характеристика Величина
Метрологические характеристики
Суммарное значение с нарастающим итогом при измерении объема, м? до 99999,999
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч) до 99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °C
где: t – измеренное значение температуры, °С
± (0,3 + 0,005?t)
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C
где: ?t - значение разности температуры в подающем и обратном трубопроводах, °С
± (0,09 + 0,005·?t)
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах:
  • от qmin до qt (исключая)
  • от qt (включая) до qmax

  • ± 5
  • ± 2
Пределы допускаемой относительной погрешности при измерении тепловой энергии, %
где: qi и qmax- значение расхода теплоносителя и его наибольшее значение, м?/ч
±(2+12/?t + 0,01?qmax/qi)
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, % ± 0,04
Пределы допускаемого суточного хода часов, с ± 9
Монтажные характеристики
Диапазон измерений температуры, °С 0 – 105 ?
Диапазон измерений разности температуры, °С 3 – 95
Максимальное рабочее давление, МПа 1,6
Длина кабеля измерительного преобразователя температуры, м, не более
1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более 5,2
 Рабочие условия эксплуатации:
  • температура окружающего воздуха, °С
  • атмосферное давление, кПа
  • относительная влажность окружающего воздуха при температуре 35 °С, %
  • 5 – 50
  • от 84 до 106,7
  • до 95
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96 IP65
Эксплуатационные характеристики
Срок службы элемента питания, лет, не менее 5
Средняя наработка на отказ, ч, не менее 75 000
Средний срок службы, лет 12

* — поставляется по отдельному заказу.

Встроенный в теплосчетчик расходомер обладает следующими характеристиками, в зависимости от Ду:

Характеристика Величина
Диаметр условного прохода (Ду), мм 15 20
Максимальный расход qmax, м?/ч 3,0 5,0
Номинальный расход qn, м?/ч 1,5 2,5
Переходный расход qt, м?/ч 0,15 0,25
Минимальный расход qmin, м?/ч 0,015 0,025
Габаритные размеры (длина ? ширина ? высота), мм, не более 110х90х125 130х90х120
Длина проточной части с переходниками, мм, не более 190 230
