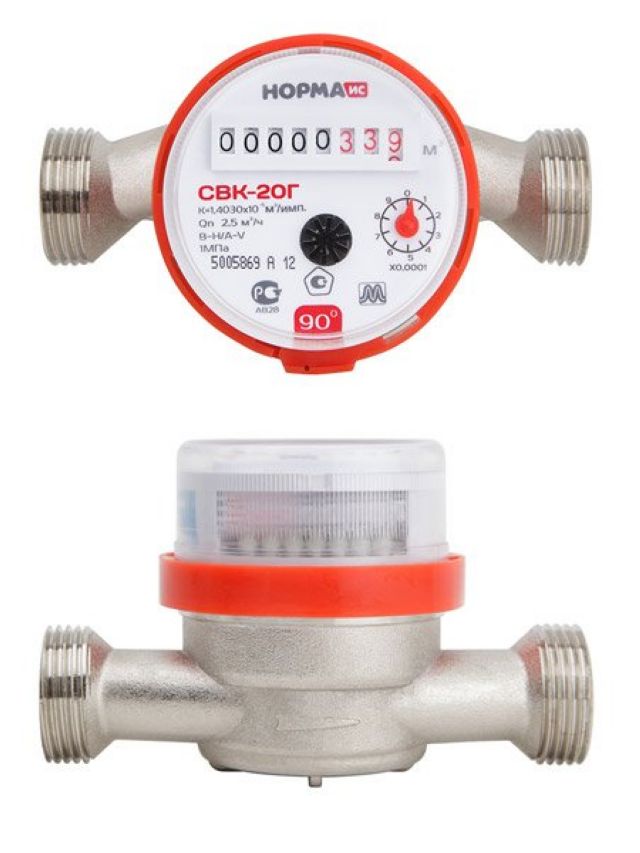

Счетчик воды СВКМ-20Г(Х) горячей(холодней воды) воды с присоед.антимагнитное исполнение Норма Счетчики имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения: корпус из материала - латунь ЛС-59 с покрытием хромом; Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика. Параметры низкочастотных импульсов: амплитуда импульсов – 3…3,8 В; полярность - положительная. В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.Межповерочный период -6 лет Цена руб: 800
|
|
Наименование параметра |
Значение параметра |
|
МОДЕЛЬ |
СВК-20Х |
|
СВК-20Г | |
|
СВК-20ИХ | |
|
СВК-20ИГ | |
|
Диаметр условного прохода Ду, мм |
20 |
|
Расход воды Q, м3/час: |
- |
|
Минимальный Qmin |
- |
|
Класс А (вертикальная установка) |
0,1 |
|
Класс В (горизонтальная установка) |
0,05 |
|
Класс C |
0,025 |
|
Переходный Qt: |
- |
|
Класс А (вертикальная установка) |
0,25 |
|
Класс В (горизонтальная установка) |
0,20 |
|
Класс C |
- |
|
Номинальный Qn |
2,5 |
|
Максимальный Qmax |
5 |
|
Пределы допускаемой погрешности, % |
|
|
в диапазоне расходов от Qmin до Qt |
±5 |
|
в диапазоне расходов от Qt до Qmax включительно |
±2 |
|
Емкость счетного механизма, м3 |
99999,999 |
|
Цена деления младшего разряда, м3 |
0,0001 |
|
Диапазон рабочих температур, °С |
|
|
для учета холодной воды |
от 5 до 30 |
|
для учета горячей воды |
от 5 до 90 * |
|
Макс. рабочее давление воды не более, МПа |
1 |
|
Потеря давления при Qmax не более, МПа |
0,1 |
|
Порог чувствительности |
не более 0,5 Qmin |
|
Номинал. диаметр резьбового соединения на корпусе счетчика, дюйм |
1,0 |
|
номинальный диаметр резьбового соединения штуцеров, дюйм |
03.04.14 |
|
Габаритные размеры (длина, высота, ширина) не более, мм |
130,82,76 |

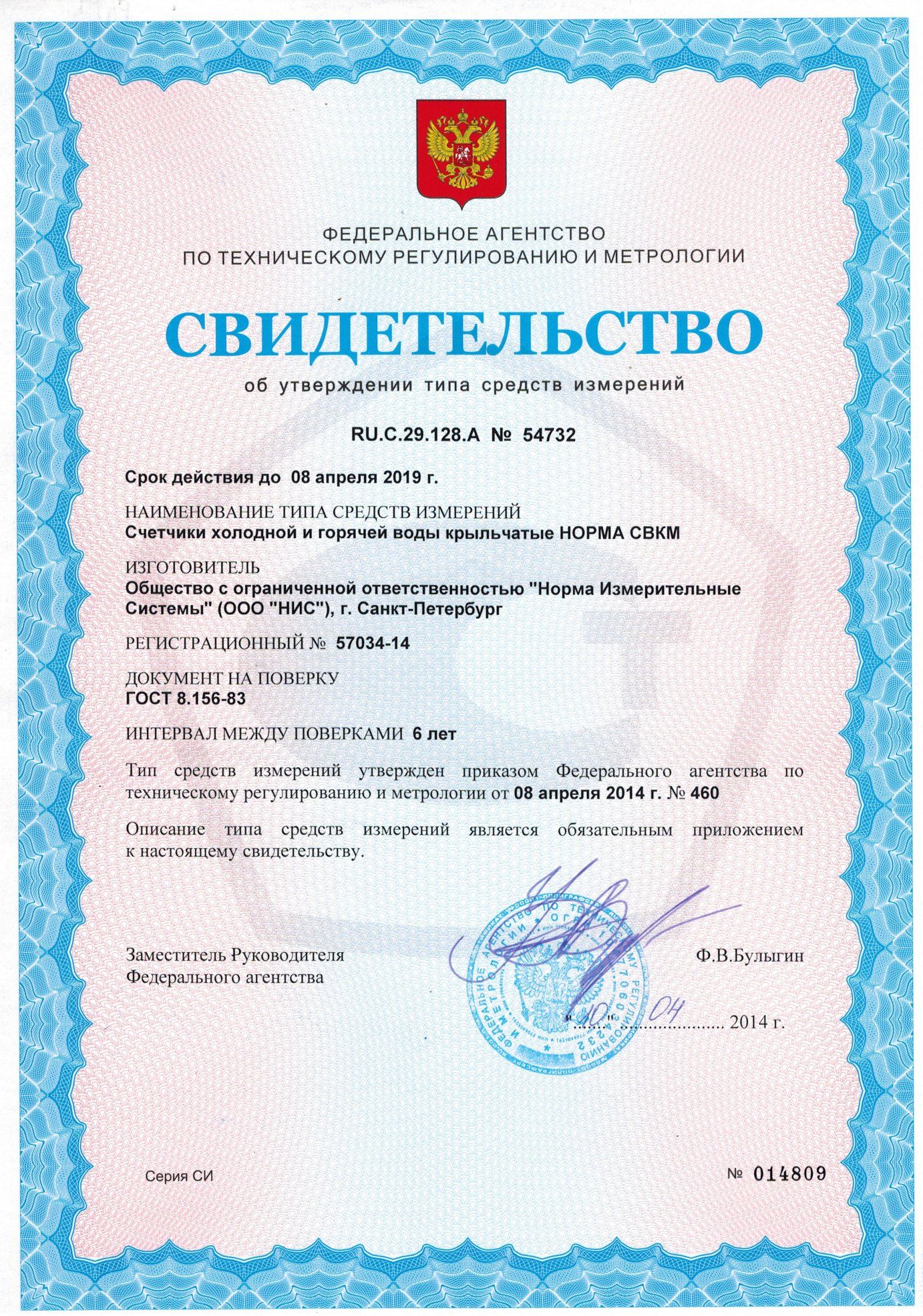

Сертификат и паспорт на водосчетчик НОРМА СВКМ
