Счетчик воды Groen DRC-20 мм 2,5 м3/ч

Главная / Приборы учета / Водосчетчики / Счетчики воды Грое / Многоструйные сухоходные счетчики воды DRC, DRH

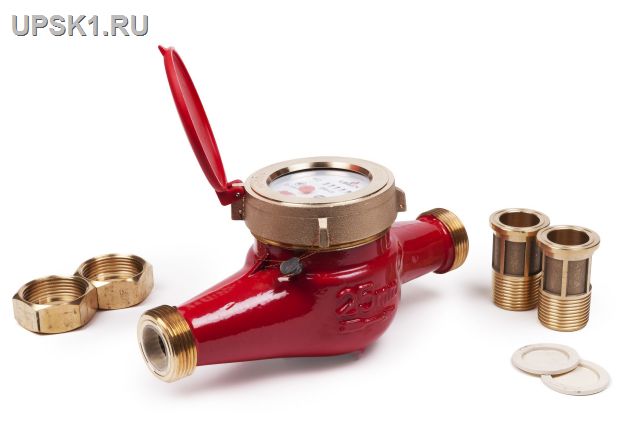

Счетчик горячей воды Groen DRH-20 мм 2,5 м3/ч с присоед.(сухоход,без импульсного выхода)

Счетчик горячей воды Groen DRH-20 мм 2,5 м3/ч с присоед.(сухоход,без импульсного выхода)

Счетчики воды DRC-15 имеют антимагнитную защиту, экранирующую магнитную муфту от внешних магнитных полей. Все счетчики воды серии DR являются многоструйными. Счетчики воды DR предназначены для измерения объемовводы (питьевой или технической) при рабочем давлении до 1,6 МПа, диапазоне температур от +5 до+40 °С для моделей DRC и от +5 до +90°С для моделей DRH.

Цена руб: 11100

Технические характеристики

Номинальный диаметр	DN	мм	15	20	25	32	40	50
Номинальный расход	Qn	м ³ /ч	1.5	2.5	3.5	6	10	15
Максимальный расход	Qmax	м ³ /ч	3	5	7	12	20	30
Переходный расход	Qt	м ³ /ч	0.12	0.2	0.28	0.48	0.8	3
Минимальный расход	Qmin	м ³ /ч	0.03	0.05	0.07	0.12	0.2	0.45
Номинальное давление	PN	МПа	1.6
Макс. температура	t	°C	40

Габаритные размеры

DRC

Номинальный диаметр	DN	мм	15		20		25		32		40		50
Модификация			L⁽¹⁾	S⁽²⁾	L	S	L	S	L	S	L	S	L	S
Длина (корпус)	L	мм	165	110	190	130	260	225	260	230	300	245	300	280
Длина (с присоединителями)	L₁	мм	259	204	294	234	380	345	384	354	431	376	448	428
Ширина	W	мм	94	76	94	76	98		98		122		145
Высота без имп. выхода	H	мм	116	73	116	73	125.5		125.5		148.5		184
Высота (i) с имп. выходом	H_i	мм	136	93	136	93	145.5		145.5		168.5		204
Резьба (корпус)	D		G 3/4		G1		G1 1/4		G1 1/2		G2		G2 1/2
Резьба (присоединители)	d		R 1/2		R 3/4		R1		R1 1/4		R1 1/2		R2
Вес		кг	1.3	1.1	1.6	1.4	2.3	2.2	2.4	2.3	4.8	4.7	5.5	5.4

⁽¹⁾ - модификации со стандартными размерами; ⁽²⁾ - модификации с корпусом уменьшенной длины.

Счетчики серии DR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм.
