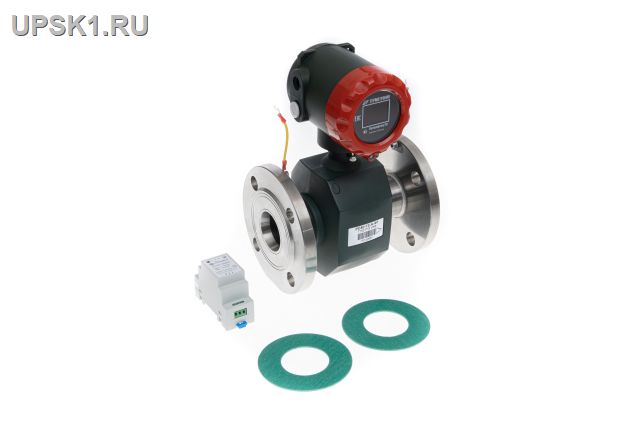

РС 100-280 (кл.А) Ф1 ПитерФлоу ду 100мм  электромагнитный расходомер фл.исп.
РС 100-280 (кл.А) Ф1 ПитерФлоу ду 100мм электромагнитный расходомер фл.исп.
РС 100-280 (кл.А) Ф1 ПитерФлоу ду 100мм электромагнитный расходомер фл.исп.
Преобразователь расхода электромагнитный предназначен для применения на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Исполнение:сэдвич.Максимальный измеряемый расход-1,867 – 280 м3/ч.Работет от внешнего источника питания -12 В(входит вкомплект поставки)..Габаритный размер:250 мм
Вес импульса 5 л/имп.

Цена руб: 73920


Назначение

Расходомеры электромагнитного типа «Питерфлоу РС» предназначены для измерений объемного расхода и объема

питьевой воды и воды в системах отопления зданий.Применяеются также для расчета потребленной тепловой энергии

в составе с вычислителями различных марок.

Особенности

  • Гарантия на расходомеры до 8 лет ;
  • Электроника размещена в отдельном опломбированном герметичном сегменте корпуса;
  • Многоуровневая защита от несанкционированного доступа;
  • Графический дисплей с подсветкой, содержащий всю необходимую контрольную и эксплуатационную информацию;
  • Прямое подключение пластиковых и металлических гофрошлангов;
  • Выравнивание потенциалов на фланцах без использования дополнительных проводников(без болтов);
  • Поворот блока электроники на 180 град., три фиксированнных положения;
  • Усовершенствованная проточная часть (L-серия ), позволяющая подключать расходомер без дополнительных конфузоров и диффузоров;
  • Конструктивная защита от протечек и конденсата;
  • Однопроводные коммуникационные адаптеры Ethernet , RS-232 , устанавливаемые в щите рядом с источником питания;
  • Исполнение для водоканалов  с часами реального времени (питание часов от отдельной литиевой батарейки);
  • Встроенные архивы большой глубины;
  • для считывания архивов используется универсальное ПО «Архиватор » (Windows XP и выше);
  • для монтажа расходомеров «Питерфлоу РС» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС .

Технические характеристики

Диаметры условных проходов (Ду) и соответствующие им максимальные значения расходов (Qmax),

 в зависимости от исполнения расходомеров, при любом направлении потока измеряемой среды,

соответствуют значениям, приведенным в таблице 1.


Таблица

Исполнение DN, мм Qmax (м3/час)
РС20-6 20 6
РС20-12 20 12
РС32-15 32 15
РС32-30 32 30
РС50-36 50 36
РС50-72 50 72
РС80-90 80 90
РС100-140 100 140
РС100-280 100 280
РС150-630 150 630
Питание расходомеров осуществляется от источников постоянного тока с выходным напряжением 12 +0.6 В, потребляемая мощность не более 6 В*А.
