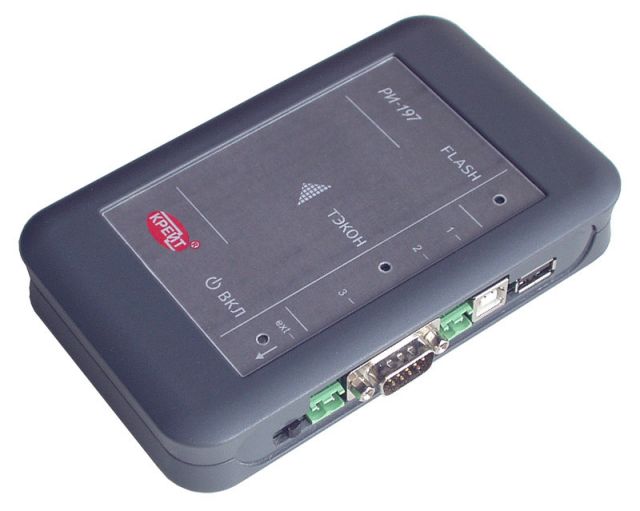

РИ-197 регистратор информации c Тэкона 17,19 Регистратор информации РИ-197 - устройство считывания архивной информации с приборов на USB flash диск. Позволяет собирать архивы с приборов энергоучета (прежде всего, с ТЭКОН-19,17) на стандартный USB flash накопитель и переносить эти данные на компьютер. Цена руб: 67697
|
Особенности
РИ-197 имеет 3 интерфейса информационного обмена с приборами:
| RS-232 специальный |
для подключения к ТЭКОН-19 и другим приборам с аналогичным конструктивом порта RS-232 (например, к регулятору МИР-61 и т.п.) |
| M-BUS | для подключения к автономному батарейному контроллеру ТЭКОН-19Б |
| RS-232 стандартный |
для подключения к теплоэнергоконтроллеру ТЭКОН-17 |
А также интерфейс USB host (USB ведущий) для подключения дисков USB flash.
Питание регистратора:
- а) при подключении к ТЭКОН-19 поступает от ТЭКОН, т.к. в этом случае подключение осуществляется через специальный интерфейсный кабель, в составе сигналов которого имеются цепи питания.
- б) при подключении к ТЭКОН-19Б и ТЭКОН-17 питание может производиться от элементов 4xAA (для них регистратор имеет встроенный батарейный отсек) или через клемму от внешнего источника напряжения 10-36 В.
Cчитывание архивов происходит в автоматическом режиме. Регистратор формирует к прибору запросы на чтение архивов и получает в ответ данные, которые затем копирует на flash-диск. Обмен с прибором ведется по протоколу FT1.2. Скорость обмена регистратор выбирает одним из двух способов:
- а) 9600 бод для ТЭКОН-19 / ТЭКОН-17 или 1200 бод для ТЭКОН-19Б (что совпадает с начальными заводскими настройками этих приборов);
- б) до 57600 бод согласно настройке пользователя, записанной в файле конфигурации на USB flash диске.
Файлы с архивами на USB-диске регистратор создает в отдельной папке "KREIT". Существующие архивы дочитываются за недостающий интервал времени.
Процесс считывания и контроль разряда элементов питания отображается на светодиодных индикаторах.
Для просмотра и чтения архивов с USB-диска на компьютер предлагается программное обеспечение:
бесплатное - "Телепорт" или "Принт-19" (ТЭКОН-19, -19Б) и "Телемост" (ТЭКОН-17);
диспетчерский комплекс - ИСКРа.
