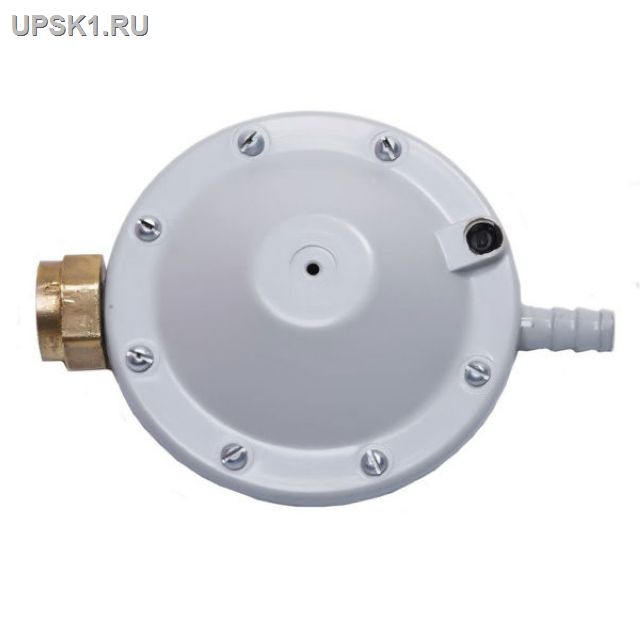

Регулятор Давления Газа РДСГ-1-1.2
Регулятор Давления Газа РДСГ-1-1.2
Регулятор Давления Газа РДСГ-1-1.2
Изготовитель: ОАО «Новогрудский завод газовой аппаратуры», г. Новогрудок


Регулятор давления газа РДСГ-1-1,2 (балтика) предназначен для снижения и автоматического поддержания в заданных пределах давления паров сжиженных углеводородных газов по ГОСТ 20448-90, отбираемых из баллонов по ГОСТ 15860-84.

Цена руб: 550


Максимальная пропускная способность, м3

1,2

Наибольшее давление газа на входе, МПа (кгс/см2)

0,07-1,6 (0,7-16)

Наибольшее давление газа рабочее, МПа (кгс/см2)

0,002-0,0036 (0,02-0,036)

Габаритные размеры, мм

155х115х50

Масса, кг

0,32




Регулятор давления газа РДСГ1-1,2:
1 — прокладка; 2 — фильтр; 3 — гайка; 4 — штуцер; 5 — ось; 6 — стойка; 7 — шток; 8 —

шток; 9 — мембрана; 10 — крышка; 11 — корпус; 12 — тарелка; 13 — пружина

Под действием пружины 13 регулятор давления в исходном положении открыт. Через входной штуцер 4 и дроссельный зазор между ним и запорнорегулирующим органом (штоком 7) газ

поступает в подмембранную полость корпуса, воздействует своим давлением на

чувствительный элемент мембрану 9 и через выходное отверстие корпуса поступает

 к горелкам газового аппарата (к потребителю).

При повышении входного давления или уменьшении расхода через расходный

штуцер корпуса давление в полости корпуса увеличивается и поднимает вверх

чувствительный элемент мембрану 9, которая через шток 8, жестко соединенный

с мембраной, поворачивает запорно-регулирующий орган (шток 7) вокруг оси 5, в

ставленной в стойку 6. Дроссельная щель между входным штуцером и запорно

-регулирующим органом уменьшается, и повышение давления прекращается.
