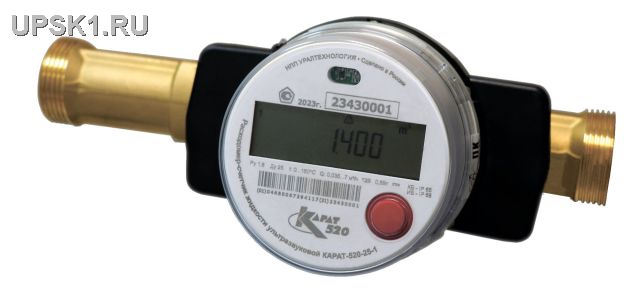

Расходомер КАРАТ-520-25-1-Р-Т150 Ду 25 мм(150 гр.) рез.с измерением обратного потока
Расходомер КАРАТ-520-25-1-Р-Т150 Ду 25 мм(150 гр.) рез.с измерением обратного потока
Расходомер КАРАТ-520-25-1-Р-Т150 Ду 25 мм(150 гр.) рез.с измерением обратного потока
Ультрозвуковой расходомер с индикацией и автономным питанием ду 25мм.Диапазон измеряемых расходов: 0,035-7,00.Габаритные размеры:260 мм. Присоединение: резьбовое. КМЧ в комплект не входит.
Масса 3 кг IP 68 Возможна работа с внешним источником питания.Сьемный электронный блок.Вес импульса 1,0 л/имп.С измерением обратного потока

Цена руб: 23700


Технические и метрологические характеристики

Типоразмер расходомера

Пределы измерения расхода, м3

Qmin

Qt

Qnom

Qmax

«КАРАТ-520-20»

0.025

0.050

2.5

5.0

«КАРАТ-520-25»

0.035

0.070

3.5

7.0

«КАРАТ-520-32»

0.060

0.120

6.0

12.0

«КАРАТ-520-40»

0.100

0.200

10.0

20.0

«КАРАТ-520-50»

0.150

0.300

15.0

30.0

«КАРАТ-520-65»

0.250

0.500

25.0

50.0

«КАРАТ-520-80»

0.400

0.800

40.0

80.0

Характеристика

Значение

Параметры измеряемой среды

Температура жидкости, °С

от +1 до +50;
от +15 до +150

Давление, МПа, не более

1,6

Содержание твердых и газообразных веществ, %, не более

1

Метрологические характеристики

Пределы допускаемой относительной погрешности  от Qt до Qmax,

±1,0

Пределы допускаемой относительной погрешности при измерении расхода в прямом от Qmin до Qt, %

±2,0

Характеристика выходных сигналов

Количество числоимпульсных выходов

2

Напряжение в выходной цепи, В, не более

30

Минимальный ток, обеспечиваемый в выходной цепи, мА

2

Максимальный коммутируемый ток в выходной цепи, мА

10

Характеристики окружающей среды

Температура, °С

от +1 до +55

Относительная влажность воздуха при температуре 35 °С, %,

80

Атмосферное давление, кПа

от 84 до 106,7

Показатели надежности

Средняя наработка на отказ, часов

50 000

Средний срок службы, лет

12

Гарантийный срок эксплуатации,

4 года

Интервал между поверками

4 года

Класс защиты по ГОСТ 14254

IP65

Питание

Питание автономное — литиевая батарея, В

3,6

Ресурс батареи, лет непрерывной работы, не менее

4



Сопутствующие товары

Фото Название Цена руб Заказ
КМЧ 1  ду 25 к КАРАТ-520
КМЧ 1 ду 25 к КАРАТ-520
Применяются для установка расходомеров марки Карат 520 на участки трубопровода.В комплект входят:Штуцеры с гайкой для присоединения расходомера к трубе
1600
