Главная / Приборы учета / Расходомеры / Расходомеры Прамер 550,525 / Расходомеры Прамер 550 кл.В(1:250)
|

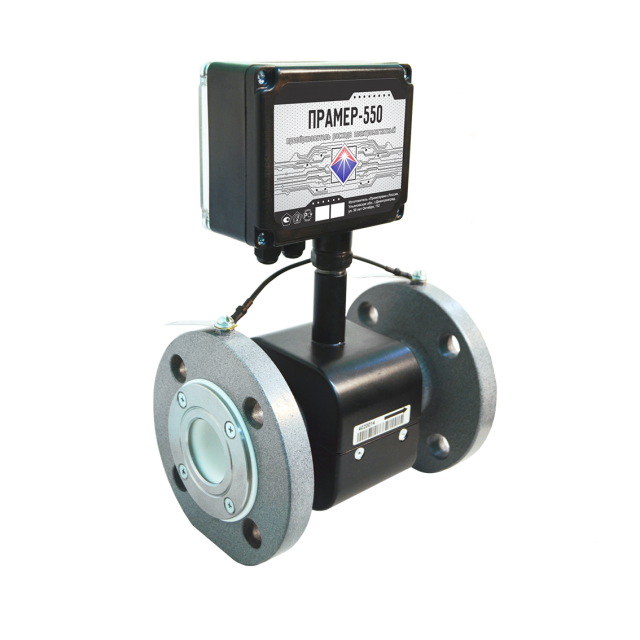

ЭМИР-ПРАМЕР 550 Ду 40 мм кл.В расходомер электромагнитный Электромагнитный расходомер Ду 40 мм.Диапазон измерения:0,1-25 м3/ч.Межповерочный период:4 года, Цена руб: 41400
|
Принцип действия преобразователя основан на явлении электромагнитной индукции, что также ограничивает область применения преобразователя только для проводящих жидкостей. При движении проводящей жидкости в магнитном поле в ней наводится ЭДС, пропорциональная скорости потока. ЭДС снимается с помощью электродов и поступает для дальнейшего измерения и обработки в электронный преобразователь (ЭП). Измерительный тракт ЭП позволяет усилить, отфильтровать, оцифровать измеренный сигнал и далее после обработки сформировать частотный выходной электрический сигнал пропорциональный расходу для вторичной аппаратуры.
Не являясь первопроходцами в области разработки приборов указанного типа, специалисты предприятия сумели создать прибор с необходимыми конкурентными преимуществами, обеспечившими устойчивый спрос на него. Среди отличительных особенностей следует отметить широкий динамический диапазон (1/1000), точность (погрешность до ±1% во всём диапазоне расходов), возможность измерения реверсивного потока, наличие функций самодиагностики преобразователя. Указанные технические характеристики обеспечены применением прецизионной элементной базы и уникальных методов цифровой обработки сигнала при создании электронного преобразователя прибора, созданием целого комплекса средств и методик градуировки, позволяющих с требуемой точностью обеспечивать метрологические характеристики выпускаемых приборов, а также использование при производстве в партнёрской кооперации надёжной конструкции первичного преобразователя с фторопластовой футеровкой. На данном этапе в серийном производстве ЗАО «ПромСервис» находятся преобразователи от Ду15 до Ду150.
Особенностью ЭП ЭМИР-Прамер-550 (модификация ЭМИР-Прамер-550И) является наличие цифрового интерфейсного выхода RS485, позволяющего оптимизировать технологические процедуры градуировки преобразователя, а также использовать данный выход для организации информационно - измерительных сетей. При этом в ЭП изначально заложены функции расходомера-счётчика, позволяющие вести счёт объёма протекшей жидкости в каждом направлении, измерять текущий расход, время бесперебойной работы и транслировать указанные параметры по запросу с диспетчерского компьютера по протоколу ModBUS RTU.
|
у, |
Значение расхода, м3/ч | ||||||||||||
|
Класс А |
Класс В |
Класс С |
Класс D, E | ||||||||||
|
Qmin |
Qmax |
Qmin |
Qt1 |
Qmax |
Qmin |
Qt2 |
Qt1 |
Qmax |
Qmin |
Qt2 |
Qt1 |
Qmax | |
|
15 |
0,06 |
6 |
0,024 |
0,06 |
6 |
0,012 |
0,024 |
0,06 |
6 |
0,006 |
0,024 |
0,06 |
6 |
|
25 |
0,16 |
16 |
0,064 |
0,16 |
16 |
0,032 |
0,064 |
0,16 |
16 |
0,016 |
0,064 |
0,16 |
16 |
|
32 |
0,25 |
25 |
0,100 |
0,25 |
25 |
0,050 |
0,100 |
0,25 |
25 |
0,025 |
0,100 |
0,25 |
25 |
|
40 |
0,4 |
40 |
0,160 |
0,40 |
40 |
0,080 |
0,160 |
0,40 |
40 |
0,040 |
0,160 |
0,40 |
40 |
|
50 |
0,6 |
60 |
0,240 |
0,60 |
60 |
0,120 |
0,240 |
0,60 |
60 |
0,060 |
0,240 |
0,60 |
60 |
|
65 |
1,0 |
100 |
0,400 |
1,00 |
100 |
0,200 |
0,400 |
1,00 |
100 |
0,100 |
0,400 |
1,00 |
100 |
|
80 |
1,6 |
160 |
0,640 |
1,60 |
160 |
0,320 |
0,640 |
1,60 |
160 |
0,160 |
0,640 |
1,60 |
160 |
|
100 |
2,5 |
250 |
1,000 |
2,50 |
250 |
0,500 |
1,000 |
2,50 |
250 |
0,250 |
1,000 |
2,50 |
250 |
