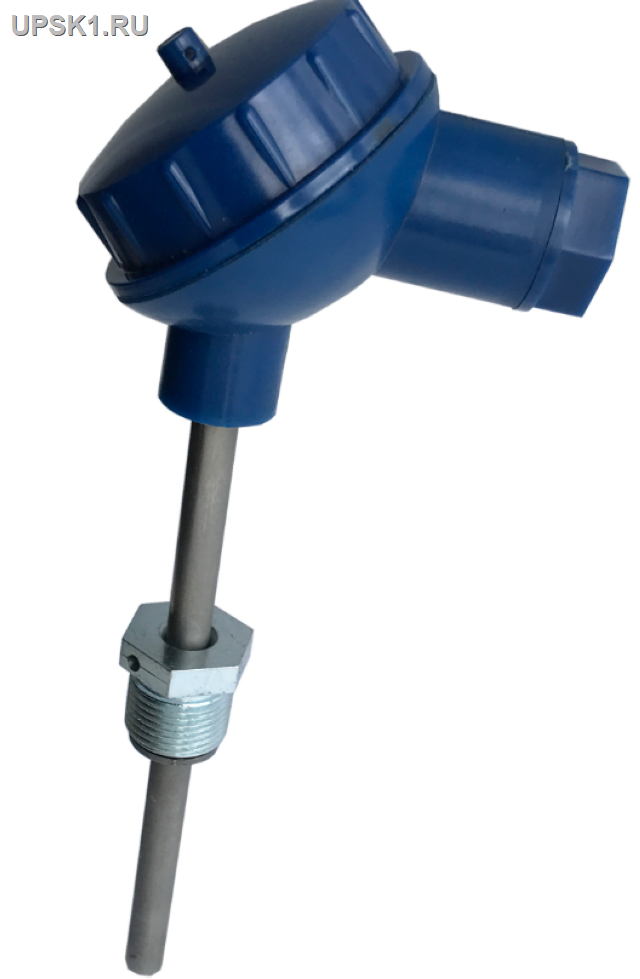

ПРОМА-ТСП-101-80-Р-Pt1000-А-2 (-50...+200) (термопреобразователь сопротивления)

Главная / Приборы учета / Термопреобразователи / ТСП-101 (одиночные)

ПРОМА-ТСП-101-80-Р-Pt1000-А-2 (-50...+200) (термопреобразователь сопротивления)	ПРОМА-ТСП-101-80-Р-Pt1000-А-2 (-50...+200) (термопреобразователь сопротивления) Предназначены для измерения температуры жидких, газообразных и сыпучих веществ. Цена руб: 1794

Предназначены для измерения температуры жидких, газообразных и сыпучих веществ.

Платиновый термометр сопротивления подходит для работы с веществами следующего характера:

Жидкости.
Газообразные элементы.
Сыпучие и порошкообразные материалы.

Несмотря на высокую точность подбора термометров в разности температур все же может возникать некоторая погрешность, величина которой зависит от класса точности прибора. Всего их различают два: первый и второй.

Преимущества:

Приборы подобного типа отличаются хорошей устойчивостью к воздействиям внешних факторов. Они отлично противостоят давлению, механическим повреждениям и прочим влияниям.

Модификации:

Описание модификации	Обозначение при заказе
Термопреобразователи сопротивления ТСП-101	Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-101 с металлической головкой (до +400С)	Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-102	Термопреобразователь ТСП-102
Термопреобразователи сопротивления ТСП-103	Термопреобразователь ТСП-103

Характеристики

Тип чувствительного элемента	Платиновый (Pt)
Номинальная статическая характеристика (НСХ)	Pt 100, Pt 500, Pt 1000
Температурный коэффициент ?, °С-1	0,00385
Максимальный измерительный ток, мА, при сопротивлении: 100 Ом 500 Ом 1000 Ом	1,0 0,7 0,3
Класс допуска по ГОСТ 6651-2009	AA, А или В
Допуск по ГОСТ 6651-2009, °С: - для АА - для А - для В	± (0,1 + 0,0017 \|t\|) ± (0,15 + 0,002 \|t\|) ± (0,3 + 0,005 \|t\|)
Предел допускаемой относительной погрешности измерения разности температур ?t в диапазоне от ?t min до 150 ?С (только для модели ТСП-К)	± (0,25 + 1,5?tmin/ ?t) ± (0,5 + 3?tmin/ ?t)
Рабочий диапазон измеряемых температур, ?С: для ТСП-101 для ТСП-102 для ТСП-103 для ТСП-К	от -50 до +200 от -50 до +400 от -50 до +50 от -50 до +150 от 0 до +160
Минимальная измеряемая разность температуры для модели ТСП-К, ?t min,?С	3
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее	100
Ток утечки, мА, не более	5
Время термической реакции, не более, с	60
Схема соединения чувствительного элемента	2-х проводная, 4-х проводная
Степень защиты	IP65 или IP54
Рабочее давление, МПа, не более	0,01 или 1,6
Средний срок службы лет, не менее	10
Длина монтажной части, L, не более, м	60,70, 80, 100, 120, 160, 250
Габаритные размеры коммутационной головки, не более, мм: модель ТСП-102, ТСП-103 модели ТСП и ТСП-К-101 с монтажной гайкой модели ТСП и ТСП-К-101 без монтажной гайки	85х60х36 80х58х125 80х58х64
Масса, кг, не более	0,6
Условия эксплуатации: температура окружающего воздуха, ?С относительная влажность окружающего воздуха, при 35 ?С и ниже	от -50 до +70 80 %
Межповерочный интервал, лет	4

Типы исполнения ТСП и ТСП-К

Условное обозначение НСХ ЧЭ	Диапазон измерений, ?С
	Термопреобразователи сопротивления по ГОСТ 6651-2009
	ТСП-101		ТСП-К	ТСП-102	ТСП-103
Pt 100 (?=0,00385 °С-1)	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
Pt 500 (?=0,00385 °С-1)	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
Pt 1000 (?=0,00385 °С-1)	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
