Преобразователь расхода МФ-5.2-Б-65

Главная / Приборы учета / Расходомеры / Расходомеры Мастер-Флоу без блока питания(ЗАО "Промприбор" г.Калуга / Ударопрочные преобразователи расхода

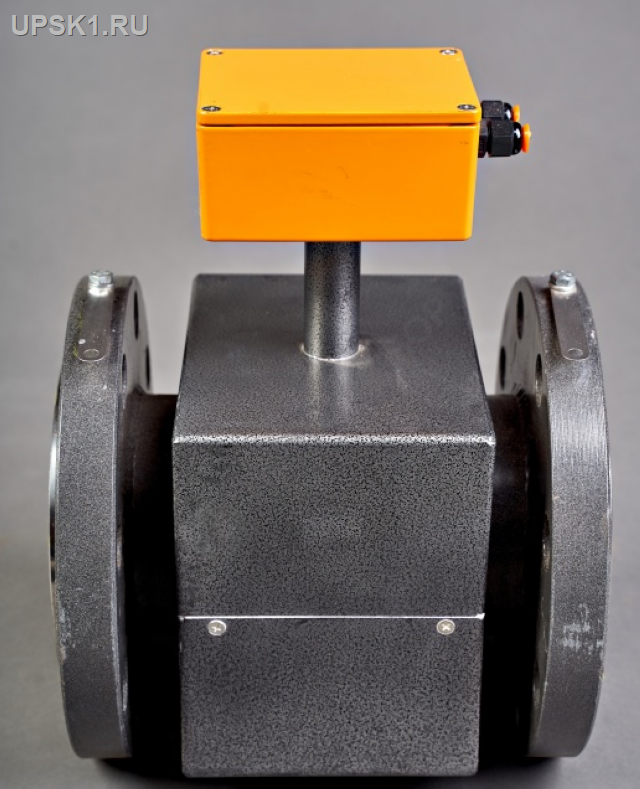

Преобразователь расход ударопрочный МФ-5.2-Б-65

Преобразователь расход ударопрочный МФ-5.2-Б-65

Преобразователь расхода электромагнитный ДУ 40 МастерФлоу .Внутреннее покрытие из фторопласта устойчивое к различным примесям в воде.
Диапазон измерения расходов:0,8-120 м3/ч
Диапазон измерения расхода 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
Габаритный размер:210 мм

Цена руб: 56400

Технические характеристики и маркировки электромагнитных преобразователей расхода «МастерФлоу» (МФ)

Стандартные цены импульса м3/имп

Ду, мм 10 15 20 25 32 40 50 65 80 100 150 200 300

Класс Б2 0,01 0,01 0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1 1 1 1

Класс Б 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,01/0,001 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 1/0,1 1/0,1 1/0,1

Класс В - по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу* по заказу*

Класс Г - - по заказу* - по заказу* - - - - - - -

Класс Д - - по заказу* - по заказу* - - - - - - - -

Класс Е - - по заказу* - по заказу* - - - - - - - -
*бесплатно устанавливается любая доступная цена импульса (значения цен импульсов доступные к заказу указаны в РЭ на МФ)

Коммерческий диапазон расходов м3/ч

Ду, мм 10 15 20 25 32 40 50 65 80 100 150 200 300

Класс Б2 0,0113-1.7 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000 12.1-1800

Класс Б 0,0113-1.7 0,033-5 0,067-10 0,12-18 0,2-30 0,3-45 0,5-75 0,8-120 1,2-180 2-300 3,8-570 6,7-1000 12.1-1800

Класс В - 0,026-6,5 0,05-12,5 0,08-20 0,152-38 0,22-55 0,32-80 0,52-130 0,8-200 1,44-360 2,48-620 4,4-1100 8.0-2000

Класс Г - - 0,02-10 - 0,06-30 - - - - - - - -

Класс Д - - 0,01-10 - 0,03-30 - - - - - - - -

Класс Е - - 0,005-10 - 0,015-30 - - - - - - - -

Габаритные и присоединительные размеры преобразователей расхода МастерФлоу

Ду
Фланцевые Сэндвич Резьбовые (пластик) Резьбовые (металл)

L, мм Масса max, кг L, мм Масса, кг L/резьба, мм Масса, кг L/резьба, мм Масса, кг

10 - - - - 140/G1/2 0.5 - -

15 135 2,5 (2.8) 93 0.9 (1.2) - - - -

20 155 3,5 (3.8) 94 1,3 (1.6) 140/G3/4 0,75 175/G3/4 1.7 (2.0)

25 155 3,9 (4,2) 95 1,6 (1.9) - - 195/G1 2.2 (2.5)

32 160 5,9 (6.2) 105 1,9 (2.1) 175/G1'1/4 1,4 235/G1'1/4 2.9 (3.2)

40 200 7,4 (7.7) 118 2,7 (3.0) - - - -

50 205 8,7 (9.0) 136 3,5 (3.8) - - - -

65 210 10,5 (10.8) 174 6.1 (6.4) - - - -

80 240 12,9 (13.2) 186 7.8 (8.1) - - - -

100 250 19,4 (19,7) 217 9.5 (9.8) - - - -

150 320 34,4 (34,7) - - - - - -

200 360 53,1 (53,4) - - - - - -

300 450 94,7 (95) - - - - - -
*в скобках указана масса для ударопрочных исполнений

Допуски по длинам приборов указаны в Руководстве по эксплуатации на МастерФлоу
