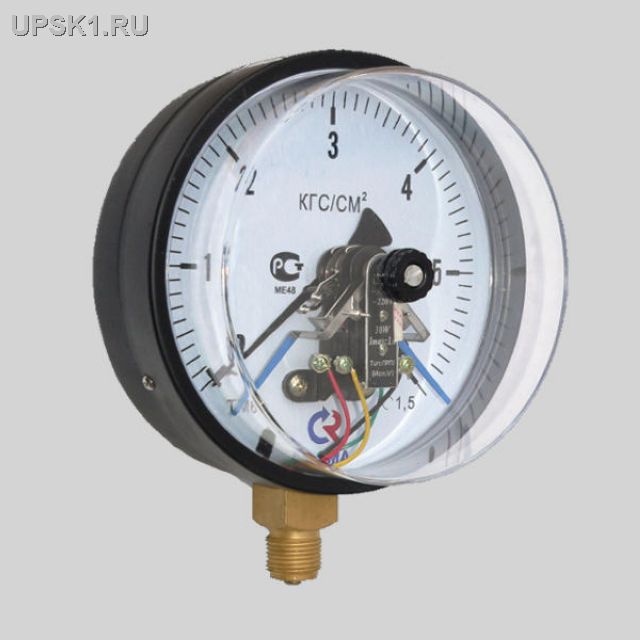

Манометры с электроконтактной приставкой ТМ-610.05(0...0,4МПа) Росма Диаметр корпуса 150мм Диапазон показаний давлений, 0,4 МПа Резьба присоединения G1/2 / М20*1,5 Цена руб: 3195
|
Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах
сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а
группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или
размыкание (в зависимости от типа приставки) электрической цепи.
Мы предлагаем манометры ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства
ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность,
по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного манометра с магнитным поджатием – это надежное
электрическое соединение при динамических нагрузках.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, мм
150
Класс точности
1,5
Диапазон показаний давлений, МПа
|
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
ТВ* |
-0,1…0 |
|
ТМВ** |
-0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C
Окружающая среда: -60…+60
Измеряемая среда: -50…+150
Измеряемая среда: -50…+150
Электрическая схема
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение,220, ~380 В
Максимальный ток,1 А
Максимальная разрывная мощность контактов 30 Вт,50-ВА
Тип контактовС магнитным поджатием, серебряное покрытие
Сопутствующие товары
| Фото | Название | Цена руб | Заказ |
 |
Размер 18х8х1,5.Используется при установке манометров,датчиков давления путем установки в трехходолвый кран(кран обычный) |
4 | |
 |
Кран 3-х ходовой для манометра.С одной стороны резьба М20 с другой G1\2 |
315 |
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение
Через клеммную коробку сбоку на корпусе
Присоединение
Радиальное
Резьба присоединения
G? или М20?1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
