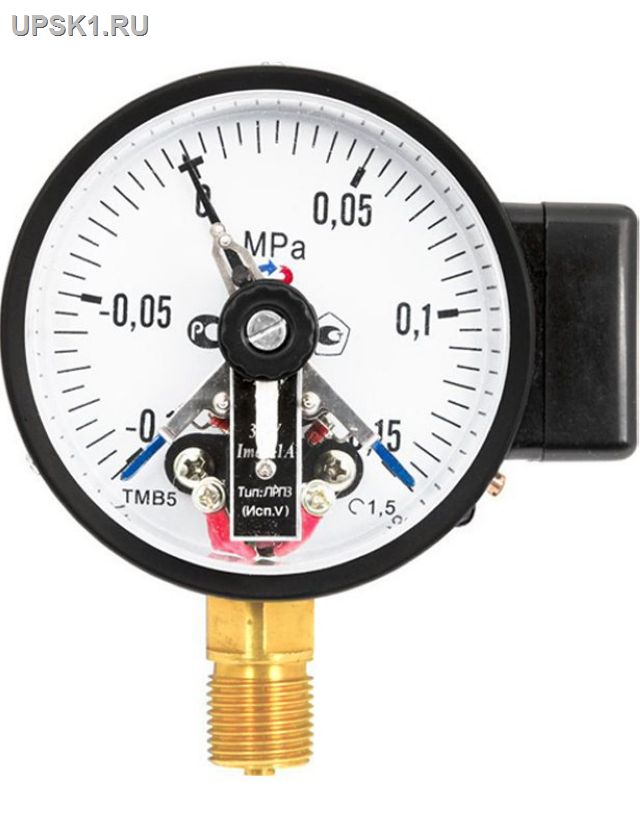

Манометр с электроконтактной приставкой ТМ-510.05 0…0,1/100 Мпа Диапазон показаний давлений,0,1 /100 МПа,радиальный щтуцер Цена руб: 4283
|
Диаметр корпуса, мм
100, 150
Класс точности
1,5
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ* | ?0,1…0 |
| ТМВ** | ?0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C
Окружающая среда: ?60…+60
Измеряемая среда: ?50…+150
Электрическая схема
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ),
Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, В
?220, ~380
Максимальный ток, А
1
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Тип контактов
С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы
в % от диапазона измерений
±4
