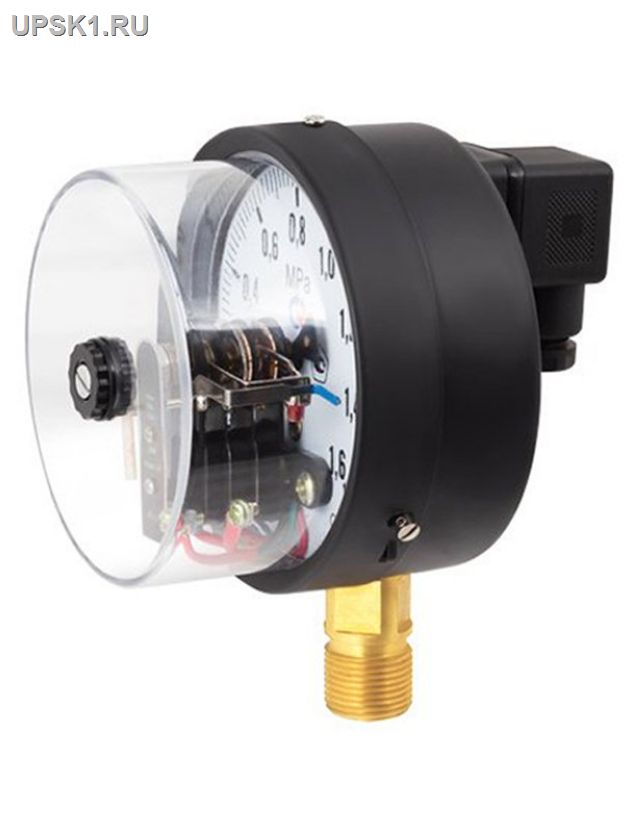

Манометр ТМ-610.05 IP54 (МПа 4) Манметр радионального присоединениясерии 10.Деаметр корпуса 150. Цена руб: 3500
|
Диаметр корпуса, мм
100, 150
Класс точности
1,5
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ* | ?0,1…0 |
| ТМВ** | ?0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C
Окружающая среда: ?60…+60
Измеряемая среда: ?50…+150
Электрическая схема
Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, В
?220, ~380
Максимальный ток, А
1
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Тип контактов
с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4
Чувствительный элемент
Медный сплав
(100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2,
медный сплав
Корпус
IP54, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)
Подключение
Через DIN-разъем сзади на корпусе (100 МПа - штепсельное)
Присоединение
Радиальное
Резьба присоединения
G? или М20?1,5
Межповерочный интервал
2 года
