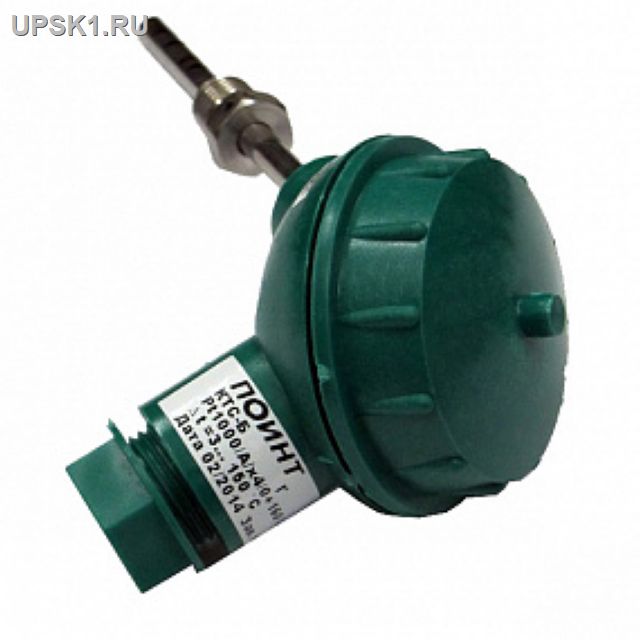

Комплект термометров сопротивления платиновых КТС-Б-Pt100-А-х4-П-3-100/6-50-Е (в комплекте с гильзами) Глубина погружения 100 мм,Номинальная статическая характеристика преобразования (НСХ) Pt100 Диапазон измеряемых температур от 0 до 160 °С. Диапазон измеряемых разностей температур от ?tmin до 150 °С, где ?tmin = 2; 3 °С – минимальная разность температур. Относительная погрешность измерения разности температур ??t, выраженная в процентах, не превышает значений, определенных по формуле: ??t=±(0,5+(3•?tmin/?t)), где ?tmin=2; 3 – минимальная разность температур, °С; t – измеряемая разность температу Цена руб: 3950
|
Таблица 1
| Номинальная статическая характеристика преобразования (НСХ) | R0, Ом | Рекомендуемый измерительный ток, мА | W100 |
|---|---|---|---|
| Pt’50 | 50 | 1 | 1,3910 |
| Pt’100 | 100 | ||
| Pt’500 | 500 | 0,2 | |
| Pt100 | 100 | 1 | 1,3850 |
| Pt500 | 500 | 0,2 | |
| Pt1000 | 1000 | ||
|
R0 – номинальное значение сопротивления при 0°С; W100 – номинальное значение отношения сопротивления при 100°С к R0. | |||
Таблица 2
| Класс допуска по ГОСТ 6651-94 | Допускаемое отклонение сопротивления при 0°С от R0, % | Пределы допускаемых отклонений сопротивления от НСХ, °С |
|---|---|---|
| А | 0,05 | ±(0,15 + 0,002·¦t¦) |
| В | 0,1 | ±(0,3 + 0,005·¦t¦) |
Условия эксплуатации комплектов КТС-Б
- КТС-Б устойчивы к воздействию температуры окружающего воздуха от минус 50 до плюс 50 °С, к воздействию влажности окружающего воздуха 95 % при 35 С и более низких температурах (группа Д3 ГОСТ 12997).
- КТС-Б устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, группа исполнения N2 ГОСТ 12997.
Конструктивные исполнения
КТС-Б представляет собой пару подобранных термопреобразователей сопротивления ТС-Б. Конструктивное исполнение термопреобразователей сопротивления ТС-Б, а равно и КТС-Б, в первую очередь, определяется моделью.
Модель КТС-Б определяется:
- исполнением монтажной части;
- исполнением крепежной части;
- исполнением клеммной головки.
