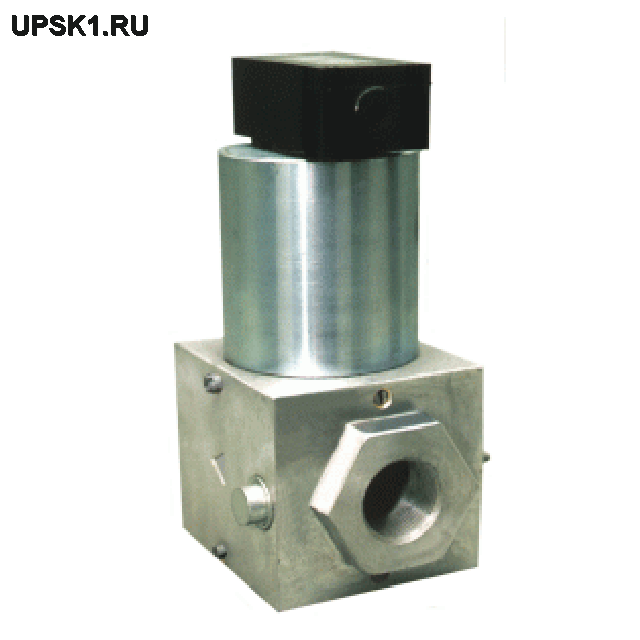

Клапан Электромагнитный КЭГ-9720 Н.З Клапаны электромагнитные КЭГ-9720 нормально-закрытый предназначаются для применения в системах удаленного управления газогорелочными устройствами теплоагрегатов, водогрейных и паровых котлов, бытовых отопительных установок, в технологических газопроводных системах для управления газовым потоком в качестве запорно-регулирующего узла и устройства безопасности. Применение КЭГ-9720: монтаж в помещении работающих на газе котельных; жилой сектор коммунального хозяйства, с отопительными котлами, водогрейными газовыми колонками, плитами, работающими на газе. Детали клапана изготовлены из коррозионностойких материалов (нержавеющая сталь, алюминий). Фильтр на входе защищает седло клапана от загрязнений. Изделие оснащено системой электрического подсоединения со встроенным выпрямителем и выводом для заземления. Для подключения трубопровода запальной горелки, контрольных приборов, датчиков давления и других узлов в корпусе клапана предусмотрен резьбовой (1/4?) патрубок. Рабочее положение клапана КЭГ-9720 — электромагнитом вверх. Цена руб: 10650
|
| Характеристики |
Значения |
Примечание |
| Условный проход Ду, мм |
20;25;32; 40;50;65;80 |
|
| Время открытия/закрытия, с |
1 |
|
| Диапазон давлений, МПа |
0 — 0,4 0 — 0,1 |
Ду20;25;65;80 Ду32;40;50;65;80 |
| Частота включения, 1/час |
1000 300 |
Ду20;25;32;40;50 Ду65;80 |
| Ресурс включений |
1х106 5х106 |
Ду20;25;32;40;50 Ду65;80 |
| Объемный расход, м3/ч (по воздуху):
для Ду20 для Ду25 для Ду32 для Ду40 для Ду50 для Ду65 для Ду80 |
3,6 4,9 160 180 200 250 440 |
при Рвх= 0,4 МПа при перепаде D Р=0,01МПа при перепаде D Р=0,01МПа при Рвх= 0,1 МПа при перепаде 0,0076 МПа |
| Напряжение питания, В |
220 |
50 Гц; |
| Потребляемая мощность, ВА |
35 75 90 |
Ду20;25;32;40;50 Ду65 Ду80 |
| Степень защиты |
IP 65 IP 40 |
Ду65;80 Ду20;25;32;40;50 |
| Температура окружающей среды,оС |
-30 +40 |
|
| Габаритные размеры, мм , не более:
для Ду20 для Ду25 для Ду32 для Ду40 для Ду50 для Ду65 для Ду80 |
LxHxB 90х165х110 100х190х160 155х290х320 |
масса, кг , не более: 2,5 2,8 3,7 3,9 4,2 13 15 |
