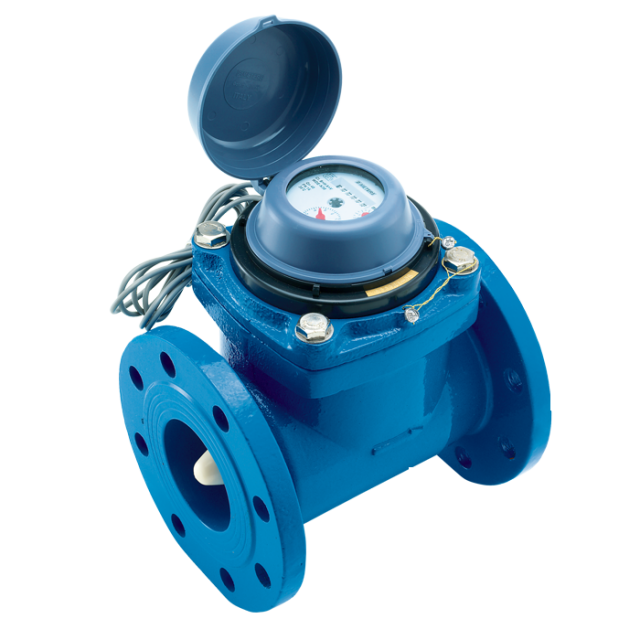

Счетчик импульсный холодной воды WPH-N-K-I Ду 50 мм (15 м3/ч) турбинный,фланец Ценнер(Zenner) Германия Диапазон измеряемых расходом:1-30, м3/ч Диапазон рабочих температур: от +5 до +40С. Рабочее давление воды :не более 16 атм (1.6МПа). Строительная длина :200 мм.Межповерочный период :6 лет Турбинный счетчик холодной воды для домовых узлов учета воды. Имеет больший максимальный расход воды, чем крыльчатый аналог. Цена руб: 18100
|
Технические характеристики:
|
Метрологический класс |
А, В | |||||||||||
|
Пределы значений относительной погрешности измерений, в диапазона от Qmin до Qt (исключая), отQt(включая) до Qmax |
±5% ,±2% | |||||||||||
|
Максимальное давление, МПа |
1,6 | |||||||||||
|
Максимальная температура воды, оС |
40 или 90 или 150 | |||||||||||
|
Условный проход, Dy, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
Номинальный расход , Qn, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
200 |
400 |
600 | |||
|
Максимальный расход, Qmax, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
400 |
800 |
1200 | |||
|
Переходный расход, Qt, м3/ч, |
кл. А |
хол. |
4,5 |
7,5 |
12 |
18 |
30 |
45 |
75 |
120 |
180 | |
|
гор. |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
120 | |||
|
кл. В |
хол. |
4,0 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
- | ||
|
гор. |
2,5 |
3,75 |
6 |
9 |
15 |
22,5 |
37,5 |
60 |
- | |||
|
Минимальный расход, Qmin, м3/ч, |
кл. А |
хол. |
1,2 |
2 |
3,2 |
4,8 |
8 |
12 |
20 |
32 |
48 | |
|
гор. |
1,2 |
2 |
3,2 |
4,8 |
8 |
12 |
20 |
32 |
48 | |||
|
кл. В |
хол. |
1,0 |
0,75 |
1,2 |
1,8 |
3,0 |
4,5 |
12 |
12 |
- | ||
|
гор. |
1,0 |
1 |
1,6 |
2,4 |
4,0 |
6 |
12 |
16 |
- | |||
|
Вес импульса, л/имп. |
100 |
100 |
100 | |||||||||
|
Потеря давления при Qmax, атм |
0,06 |
0,03 |
0,02 |
0,01 | ||||||||
|
Строительная длина, L, мм |
200 |
225 |
250 |
300 |
350 |
450 |
700 |
800 | ||||
|
Высота, мм |
Н |
200 |
208 |
255 |
275 |
290 |
305 |
375 |
470 |
495 | ||
|
Диаметр фланца |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
395 |
445 | ||
|
Масса, кг не более |
13 |
14 |
15 |
18 |
38 |
38 |
49 |
90 |
136 | |||
|
Температура окружающей среды, оС |
5...50 | |||||||||||
|
Средний срок службы |
12 лет | |||||||||||
