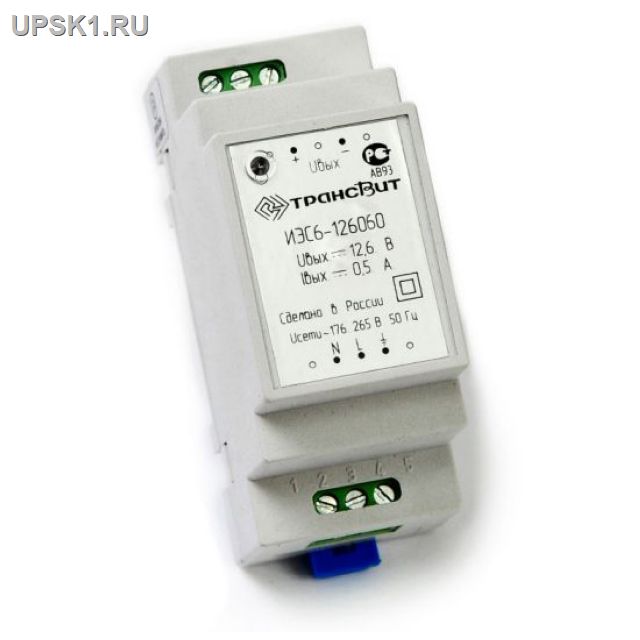

Импульсный источник электропитания ИЭС6-126060 Выходное напряжение, В 12,6±0,4 Максимальный ток нагрузки, А 0,6 Наличие самовосстанавливающейся защиты: - от короткого замыкания на выходе есть - от перегрузки на выходе есть - от подачи на вход сети 380В±10%. есть - от перегрева силового элемента схемы есть Цена руб: 1800
|
| Напряжение питающей сети, В | 176-265 (50Гц) |
| Выходное напряжение, В | 12,6±0,4 |
| Максимальный ток нагрузки, А | 0,6 |
| Размах напряжения пульсаций, мВ, не более | 50 |
| Электрическая прочность изоляции, кВ (испытательное напряжение постоянного тока) | |
| - вход - выход | 4,2 |
| - вход - опорная поверхность (DIN-рейка) | 4,2 |
| Интервал рабочих температур, ° С | - 10° С…+ 50° С |
| Относительная влажность воздуха, % | до 93 (при t=25°С) |
| Атмосферное давление, мм. рт. ст. | от 650 до 800 |
| Габаритные размеры: | |
| - длина, мм, не более | 86 |
| - ширина, мм, не более | 36 |
| - высота, мм, не более | 60 |
| Наличие самовосстанавливающейся защиты: | |
| - от короткого замыкания на выходе | есть |
| - от перегрузки на выходе | есть |
| - от подачи на вход сети 380В±10%. | есть |
| - от перегрева силового элемента схемы | ест |
Указания по монтажу
Установить источник вертикально на DIN-рейку и закрепить его с помощью защёлки на корпусе.
Подключить источник к питающей сети, шине заземления (контактное отверстие 4) и устройствам нагрузки монтажными проводами сечением от 0,75 до 1,5 мм2
согласно маркировке на корпусе.
Схема подключения источника изображена на рис. 2. Зачистку изоляции провода необходимо выполнить таким образом, чтобы оголенные участки провода не выступали за пределы клемм.
Закрутить винты клемм до упора. Источник готов к работе.
Примечание. После транспортирования источника при температуре ниже 10° С перед его включением необходима выдержка в нормальных климатических условиях не менее 6 часов.
