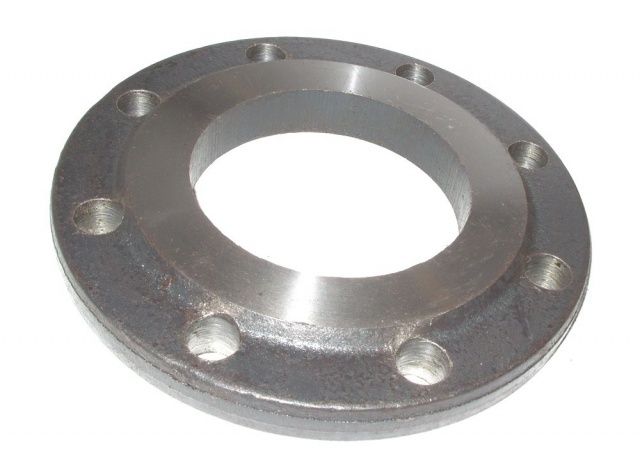

Фланец стальной Ду 400 мм Ру 16 Материал корпуса: сталь.Среда: вода, пар, неагрессивные жидкости Тип присоединения: сварной Конструктивные особенности: плоский, исполнение 1 Ру, кгс/кв.см: 16 Максимальная температура, oС: 300 Область применения: для соединения трубопроводов, арматуры, резервуаров Фланцы приварные давление 10 и 16 атмосфер ГОСТ 12820-8 Предназначен для крепления различной арматуры и элементов управления на трубопроводах. Цена руб: 15301
|
| Проход условный DN, мм | Диаметр dв, мм | Диаметр D, мм | Диаметр D1, мм | n отв. d | Толщина b, мм | Масса, кг |
| 15 | 19 | 95 | 65 | 4?М12 | 12 | 0,61 |
| 20 | 26 | 105 | 75 | 4?М12 | 14 | 0,86 |
| 25 | 33 | 115 | 85 | 4?М12 | 16 | 1,17 |
| 32 | 39 | 135 | 100 | 4?М16 | 16 | 1,58 |
| 40 | 46 | 145 | 110 | 4?М16 | 17 | 1,96 |
| 50 | 59 | 160 | 125 | 4?М16 | 19 | 2,58 |
| 65 | 78 | 180 | 145 | 4?М16 | 21 | 3,42 |
| 80 | 91 | 195 | 160 | 4?М16 | 21 | 3,71 |
| 100 | 110 | 215 | 180 | 8?М16 | 23 | 4,73 |
| 125 | 135 | 245 | 210 | 8?М16 | 25 | 6,38 |
| 150 | 161 | 280 | 240 | 8?М20 | 25 | 7,81 |
| 200 | 222 | 335 | 295 | 12?М20 | 27 | 10,1 |
| 250 | 273 | 405 | 355 | 12?М24 | 28 | 14,49 |
| 300 | 325 | 460 | 410 | 12?М24 | 28 | 17,78 |
| 400 | 426 | 580 | 525 | 16?М27 | 34 | 31 |
| 500 | 530 | 710 | 650 | 20?М30 | 44 | 57,01 |
| 600 | 630 | 840 | 770 | 20?М36 | 45 | 80,03 |
