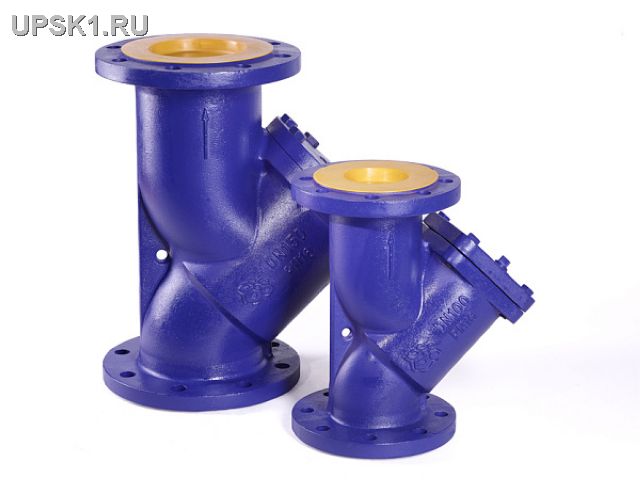

Фильтр RUSHWORK 600 чугунный фланцевый PN16 со сливной пробкой Ду 65 мм арт.600-065-16/1.2
Фильтр RUSHWORK 600 чугунный фланцевый PN16 со сливной пробкой Ду 65 мм арт.600-065-16/1.2
Фильтр RUSHWORK 600 чугунный фланцевый PN16 со сливной пробкой Ду 65 мм арт.600-065-16/1.2
Ду 65 мм Номинальное давление 16 бар.Диапазон температур: -10…+300° С

Цена руб: 7300


Номинальный диаметр, DN

15-400мм

Номинальное давление, PN

16 бар

Температура рабочая

-10…+300° С

Климатическое исполнение

УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69

Стандарт фланцев

Гост 33259-2015



DN

L

H

D

D1

D2

b

f

ZxOd

Kv,м3

Сливная пробка,

BSPP

Размер ячейки, мм

Вес, кг

15

130

66

95

65

46

14

2

4-O14

5.7

-

1.0

1.9

20

150

66

105

75

56

16

2

4-O14

10.4

-

1.0

2.6

25

160

75

115

85

65

16

2

4-O14

16.4

-

1.0

3.3

32

180

76

140

100

76

18

2

4-O19

27.3

-

1.0

5.1

40

200

91

150

110

84

18

2

4-O19

42

-

1.0

5.9

50

230

136

165

125

99

20

3

4-O19

64.7

1/2”

1.0

9.4

65

290

156

185

145

118

20

3

4-O19

96

1/2"

1.2

12

80

310

182

200

160

132

22

3

4-O19

149

1/2"

1.2

15.1

100

350

217

220

180

153

24

3

4-O19

223

1/2"

1.6

19.6

125

400

252

250

210

184

26

3

4-O19

347

3/4"

1.6

39.2

150

480

284

285

240

211

26

3

8-O23

480

3/4"

1.6

54.9

200

600

360

340

295

266

30

3

12-O23

853

3/4"

1.6

92

250

730

425

405

355

319

32

3

12-O28

1104

1”

1.6

144

300

850

492

460

410

370

32

3

12-O28

1450

1”

1.6

196

350

980

444

520

470

429

36

2

16-O28

1800

1 1/4"

1.6

338

400

1100

740

580

525

480

38

2

16-O31

2200

1 1/4"

1.6

454

Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крестнакрест».

При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже, или в случаях,

 когда технологический процесс носит циклический характер по температуре или давлению, то может понадобиться дополнительная

подтяжка соединения через некоторое время после начала эксплуатации
