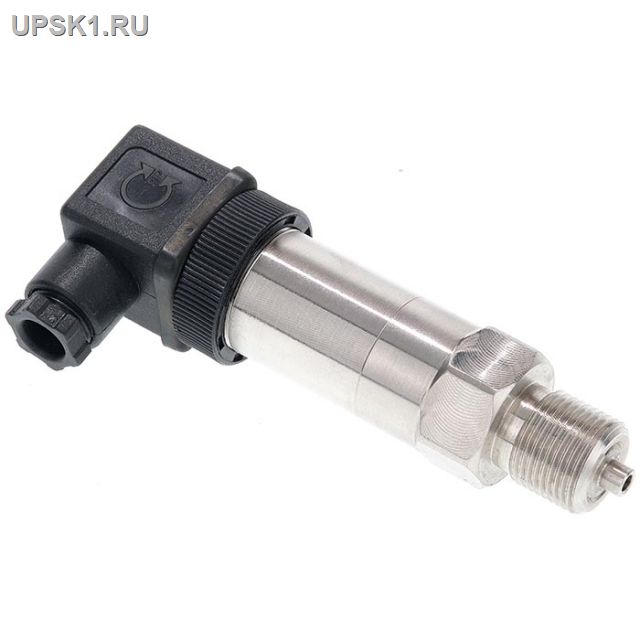

 Датчик избыточного давления СДВ-И-1,00-4-20мА-D3382-0605-3 нпк вип
|
Датчик избыточного давления СДВ-И-1,00-4-20мА-D3382-0605-3 нпк вип Общепромышленный - общепромышленное исполнение.И - преобразователь избыточного давления. 1,00 – заводская настройка ВПИ, МПа. 4-20мА - токовый выходной сигнал 4-20мА. D - микропроцессорная обработка выходного сигнала. 3 - предельные значения температуры окружающего воздуха -50...+80С (У2). 3 - предел допускаемой основной погрешности измерения ±0,25%. 8 - ± (0,05+0,05 Pmax/ Pв) для Pmax/10 Pв Pmax); ±(0,1+0,05 Pmax/ Pв) для Pв 2 - присоединение к технологическому процессу - штуцер М20-1,5 с ниппелем для соединения типа 3 исполнение 1 по ГОСТ 25164.
0 - датчик без индикации.
605 - вилка GSP по DIN 43650A (IP65), 4 контакта, в комплекте с ответной частью.
3 - Диапазон напряжений питания 12-36В.
Датчик поставляется с первичной метрологической поверкой. Межповерочный интервал 5 лет.
|
|
|
| Взрывозащищенное исполнение |
Искробезопасная электрическая цепь 0ExiaIICT5X Рудничное исполнение РОExiaIMaX |
| Группа устойчивости к механическим воздействиям по ГОСТ Р 52931 |
G2 |
| Диапазон напряжения питания, В |
12-36/12-24/8-30/8-30 |
| Индикация и настройка |
ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом - через интерфейс |
| Класс пылевлагозащиты |
IP54, IP65, IP66,IP67,IP68 |
| Масса, кг, не более |
0,25 |
| Материалы корпуса |
Сталь 12Х18Н10Т |
| Материалы, контактирующие с измеряемой средой |
Титановый сплав ВТ-9, сталь 12Х18Н10Т |
| Напряжение питания номинальное, В |
12-36 |
| Присоединение к процессу |
М20?1,5; М12?1, G?; М12?1,5; М10?1,5 |
| Температура измеряемой среды, °C |
?50 +125 |
| Температура окружающей среды, °C |
?50 +80 |
| Температурная погрешность, % 10 °С |
0,15/0,15/0,10 |
| Электрический соеденитель |
DIN 43650А; 2РМ 18; кабельный ввод |
| Погрешность, % от диапазона измерения |
±0,20;±0,08;±0,04;±0,02 |
| Входной сигнал/питание |
4-20мА, 0,4-5,5В, RS485, CAN |
| Межповерочный интервал |
5 лет |
| Гарантийный срок |
3 года |
| Избыточное давление (ДИ) |
1,6; 1,6-10; 10- 250, от 250 МПа |
|
