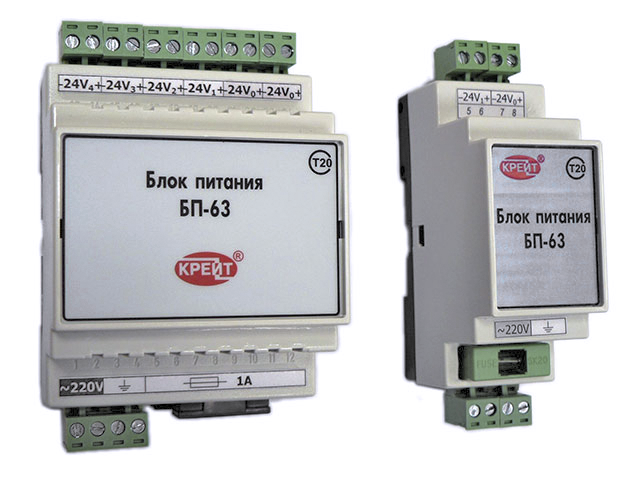

БП-63 исп.03 блок питания Краткое описание:Импульсный БП 24В-300мА + 24В-150мА (все изолированные) Для питания отдельного интерфейсного модуля Блоки питания БП-63 - сетевые изолированные многоканальные импульсные источники питания. Преобразуют входное напряжение сети переменного тока в несколько стабилизированных напряжений постоянного тока. вход: ~220 В выходы: от 1 до 5 каналов 24В (12В) постоянного тока выходная мощность: 20-50 Вт (в зависимости от исполнения прибора) Цена руб: 12338
|
Напряжения выходных каналов различаются по исполнениям:
| Исполнение | Напряжение и максимальная нагрузка выходных каналов, В | ||||
| основной |
дополнительные | ||||
| БП-63-00 | 24В х 1А |
24В х 150мА |
24В х 150мА |
24В х 150мА |
24В х 150мА |
| БП-63-01 | 24В х 2А (12В х 4А) |
отсутствуют | |||
| БП-63-02 | 24В | 24В х 150мА | 24В х 150мА | 12В х 300мА | 12В х 300мА |
| БП-63-03 | 24В х 300мА |
24В х 150мА | |||
Особенности:
- защита от входного перенапряжения;
- электромагнитная совместимость;
- защита от перегрева, перегрузки и короткого замыкания по выходу.
| Вход | |||
| Входное напряжение | переменное | В | 200-240 |
| Гц | 47-53 | ||
| постоянное | В | 280-340 | |
| Выходы | |||
| Допустимое отклонение напряжения от номинального | основной | В | 0,2 |
| дополнительные | В | 2,5 | |
| Амплитуда пульсаций напряжения, не более | В | 0,2 | |
| Максимальный ток нагрузки по каналам | основной | А | 1 |
| дополнительные 24 В | мА | 150 | |
| дополнительные 12 В | мА | 300 | |
| Гальваническая развязка | |||
| Вход / выход | В | 1500 | |
| Выход / выход | В | 1500 | |
| Корпус | |||
| Класс защиты от внешних воздействий | IP20 | ||
| Габаритные размеры | 70x110x60 | ||
| Масса, не более | кг | 0,5 | |
| Монтаж | DIN-рельс | ||
| Условия эксплуатации | |||
| Температура | °C | от -10 до +50 | |
| Относительная влажность | % | 80 | |
| Атмосферное давление | кПа | 84-106,7 | |
| Механические нагрузки, ГОСТ Р 52931 | класс | L1 | |
