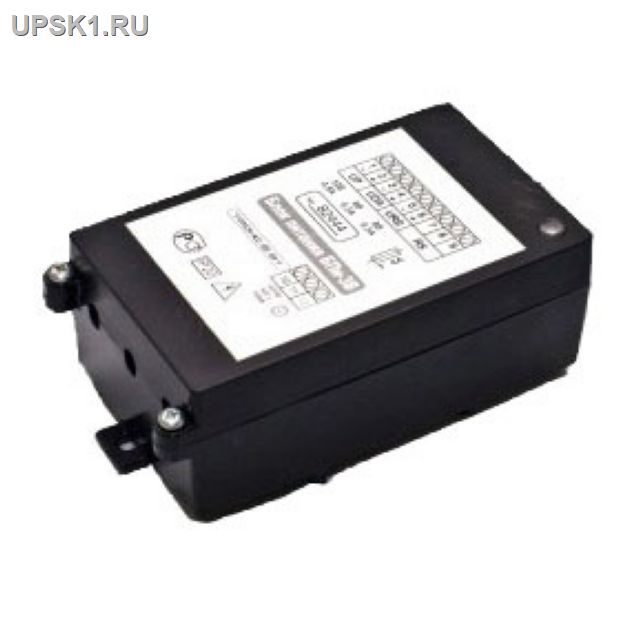

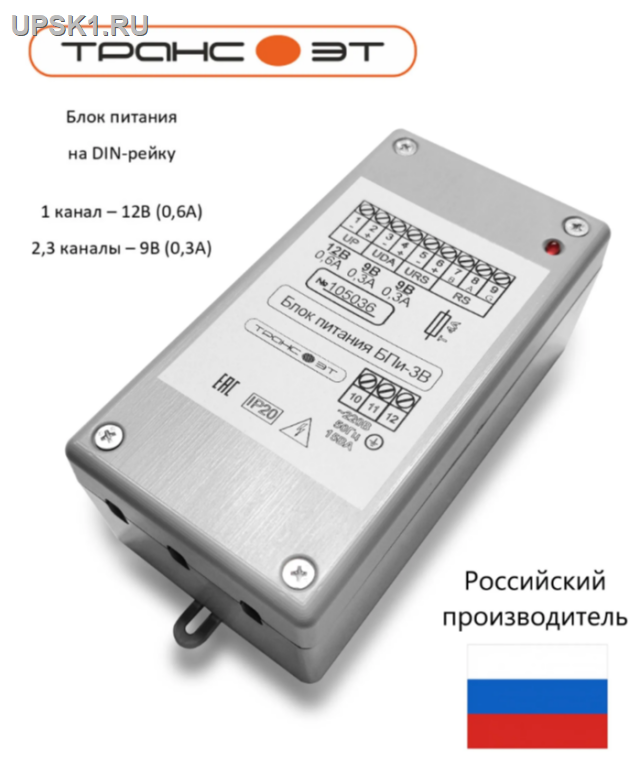

Блок питания БПи-3В Блок питания БПи-3В предназначен для работы в составе теплосчетчиков, счетчиков- расходомеров и периферийных устройств, и обеспечивает питание стабилизированными напряжениями постоянного тока 12 В и 9 В (2 канала) Цепь Конт. Напряжение Ток 220В, 50 Г 10, 11 Сеть ~ 220 – Up 1, 2 = 12 B 500 мА им п. UDA 3, 4 = 9 B 100 мА URS 5, 6 = 9 B 100 мА Цена руб: 3828
|
Основные технические характеристики
| Цепь | Конт. | Напряжение | Ток |
|---|---|---|---|
| 220В, 50 Г | 10, 11 | Сеть ~ 220 | – |
| Up | 1, 2 | = 12 B | 500 мА им п. |
| UDA | 3, 4 | = 9 B | 100 мА |
| URS | 5, 6 | = 9 B | 100 мА |
Класс электробезопасности от поражения электрическим током II.
Входные параметры
| диапазон входного напряжения, В | 175…264 |
| частота сети, Гц | 47…50 |
| ударный входной ток при макс. вх. напряжении, А | 8 |
Выходные параметры
| установка выходного напряжения, В | 12 +-2% / 9+-3% |
| максимальный выходной ток, А | 0,5(12B) / 0,15(9B) |
| минимальный выходной ток, А | 0 |
| размах пульсаций выходного напряжения, мВ | 20(12B) / 5(9B) |
| отклонение выходного напряжения 12B при динамическом изменении тока нагрузки до 0,5 А, мВ | 150 |
| максимальная выходная мощность, Вт | 10 |
| время установления выходного напряжения, мс | 100 |
| защита от кз и перегрузок по току | самовосстановл. |
| тепловая защита, град.С | +100 |
Массогабаритные параметры
| вес, кг | 0,17 |
| габаритные размеры, мм | 111 – 50 – 21 |
