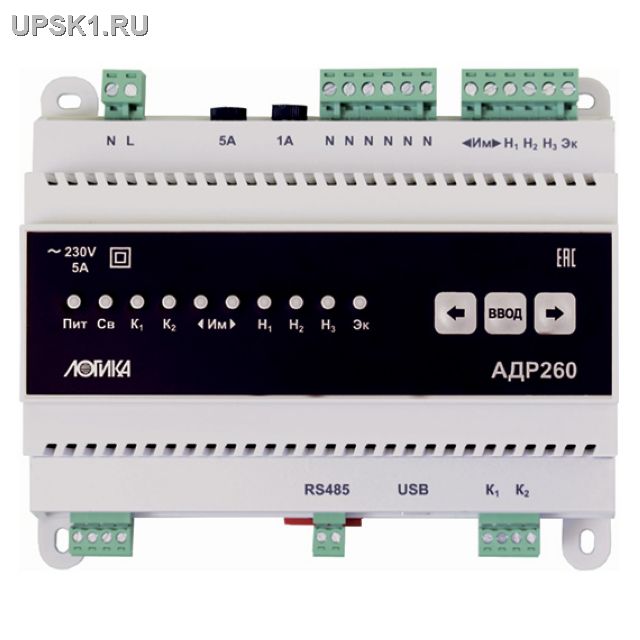

Адаптер АДР260 Логика Габаритные размеры: 153 х 135 х 58 мм. Масса: не более 0,5 кг. Электропитание: (230) В, 50 Гц. Потребляемая мощность: не более: 15 Вт. Пусковой ток: не более 5 А. Коммутируемое напряжение переменного тока: 230 В. Коммутируемая мощность: не более 1,5 кВА. Степень защиты от воды и пыли: IP20. Средняя наработка до отказа: 85000 ч. Средний срок службы: 15 лет. Цена руб: 11376
|
Адаптер применяется совместно с тепловычислителем СПТ963, который может обслуживать до четырех контуров регулирования теплоснабжения или горячего водоснабжения.
К одному тепловычислителю могут быть подключены от одного до четырех адаптеров по последовательному интерфейсу связи с адаптерами (RS485).
Адрес адаптера и скорость обмена по интерфейсу RS485 устанавливаются при работе в тестовом режиме с использованием выведенных на лицевую панель индикаторов
состояния и кнопок управления.
Адаптер по командам тепловычислителя осуществляет коммутацию на заданное время цепей управления двигателем исполнительного механизма регулятора расхода;
включает и поддерживает во включенном состоянии насосы в контуре теплоснабжения (в т.ч. в трубопроводе подпитки) или горячего водоснабжения; выключает
насосы, передает информацию о состоянии насосов на тепловычислитель.
Адаптер самостоятельно отключает контролируемые им насосы и электромагнитный клапан сброса давления при срабатывании реле «сухой код».
Адаптер может работать также в режиме ручного управления исполнительными механизмами. Адаптер снабжен:
• двумя твердотельными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 0,5 А), обеспечивающими
включение и выключение питания и поворот исполнительного механизма трехходового клапана регулировки расхода (в каждый момент времени включено не более одного реле);
• четырьмя электромагнитными реле, коммутирующими 230 В напряжения переменного тока (максимальный переключаемый ток одного реле 2 А), обеспечивающими
включение и выключение питания циркуляционных насосов (в каждый момент времени может быть включено не более двух реле данного типа, как правило, одно реле);
• двумя дискретными входами, гальванически отделенными от процессора адаптера и воспринимающими сигналы типа «сухой контакт».
Источником напряжения постоянного тока в цепях датчиков типа «сухой контакт» является адаптер, обеспечивающий напряжение постоянного тока 5 В.
Один из дискретных входов служит для принятия сигнала «сухой ход», другой – для принятия сигнала «авария насоса».
Конструкция адаптера позволяет производить его монтаж либо на вертикальную плоскость, либо на DIN-рейку.
