- Список версий - вот тут .
- Актуальная документация, прошивки, конфигураторы для разных прошивок - на Яндекс Диске вот тут . Или на сайте производителя .
- Настройка контроллера и подготовка к работе - вот тут .
- Некоторые параметры настроек Saturn-PLC - вот тут .
- Цифровые входы, их использование и состояния Saturn-PLC - вот тут .
- Программа Конфигуратор - вот тут .
- Передача значений измерительных каналов T1...T5 на другой Saturn-PLC - вот тут .
- Контроль обратки 2-го контура - вот тут .
- Подключение 6 датчика температуры (подключение токовых датчиков) - вот тут .
- Приоритет ГВС - вот тут .
- Эксплуатация контроллера - вот тут .
- Настройка температурных графиков - готовится.
- Прошивки и порядок обновления - вот тут .
- Подключение защит насосного оборудования - готовится.
- Специальная тепловая прошивка с поддержкой работы 4-х регуляторов - вот тут .

- Режим "Насосная станция" - общее описание  в соседней теме.
- Диспетчеризация контроллера (февраль 2020) - вот тут .

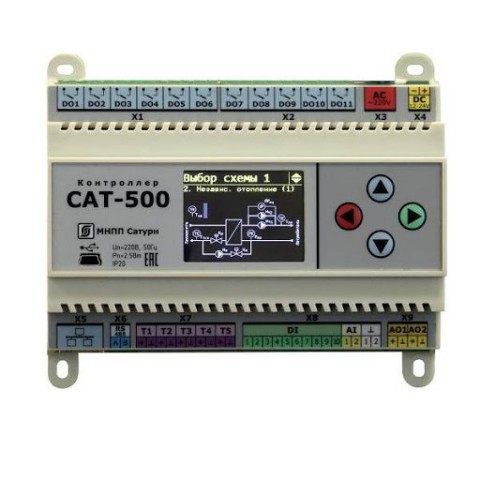

Общая конфигурация:
- 2 схемы управления температурой. На выбор - отопление, ГВС, вент. установка. В любом наборе.
- 2 контура управления двумя насосами для каждой схемы, с входами для ключей управления и датчиками сухого хода.
- Контур управления подпиткой с двумя насосами и клапаном, датчиком сухого хода и датчиком давления в контуре.
- Монтаж на DIN-рейку, цветной монитор. Съемные колодки для подключения периферийных устройств.
- 6 температурных входов*, датчики температуры на выбор - DS18B20, NTC20k, NTC12k-А, NTC10k-А, NTC10k-В, NTC1.8k, Ni1000 (6170), Ni1000 (5000), 500П, Pt500, 1000П, Pt1000,

с возможность коррекции показаний. *6-й (дополнительный датчик) может быть подключен к аналоговому входу;
- 10 цифровых входов (сухой контакт) для подключения ключей или датчиков с "сухим контактом".
- 2 аналоговых входа для датчиков давления (4-20мА или 0-10В).
- 10 релейных выходов (оптореле) для управления клапанами и насосами, одни релейный выход для сигнализации. 0,13А при 220В.
- 2 аналоговых выхода 0-10В для управления двумя аналоговыми приводами регулирующих клапанов при необходимости.
- 3 входа питания - переменный ток 1х220В (187-242 вольт), постоянный ток 12-24В, постоянный ток 5В USB.
- разъемы RS-485, USB2, Ethernet (10/100) для обеспечения требуемых коммуникаций.

Режимы и настройки:
- регулирование в режиме "отопление" по графику с 5-ю точками;
- режим ограничения температуры обратного теплоносителя по графику с 5-ю точками для каждого контура;
- режим регулирования с ограничением по Т1;
- режим регулирования с приоритетом Тгвс;
- передача значений измерительных каналов T1...T5 на другой CAT, применяется при необходимости установки двух и более контроллеров для передачи значений Тн.в., Т1, Тобр.;
- вычисление и выдача положения регулирующих клапанов в процентах открытия;
- режим с пониженными температурами с заданием двух режимов понижения в течении дня, недельным графиком, и возможностью указания праздничных дней и перенесенных рабочих дней;
- 9 прошитых схем управления (6 вариантов схем отопления, 2 схемы ГВС, 1 схема вентиляции)
- входы для внешнего переключения "автомат/ручное" контуров регулирования;
- управление насосами - чередование, АВР, алгоритм защиты по датчику перепада или датчику "сухого хода" (на выбор), выбор режима работы насосов 1-й, 2-й, 1/2 (чередование),

вход для ключей управления для каждого насоса (и/или сухих контактов электозащитного оборудования);
- полное управление системой подпитки с двумя насосами и клапаном, с выбором типа датчиков - "сухой" контакт или токовый датчик (0-10, 4-20, 0-20);
- архив аварий, архив наработки насосов;
- абсолютно дружественное и ясное меню настроек контроллера;
- обновление прошивок по сети Интернет;
- обновление прошивок по USB из программы Конфигуратор;
- утилита конфигурации, настройки и контроля с ПК (Win, USB) с возможностью сохранения/загрузки настроек. Конфигуратор может работать без CAT для создания карт настроек и

перечня назначения входов/выходов контроллера для проектной документации;
- возможность задания пароля для входа в меню настройки.

Архитектура контроллера:
- свободно-программируемый контроллер, язык FBD;
- на сегодня 4 прошивки - тепловой контроллер (описан ниже), контроллер управления насосами подкачки (4 насоса + ПЧ), управление до 5 насосов циркуляции (в том числе с возможностью поддержания перепада), PLС.
- выбор прошивки и ее загрузка - при подключении контроллера к сети Интернет.

Производится в России, сайт производителя (описание, инструкции, утилиты, видеокурсы) - https://saturn-plc.ru .

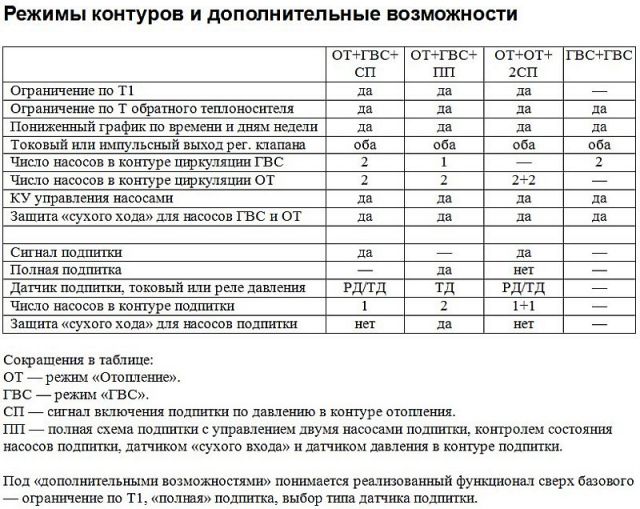

Уточненные комбинации режимов для тепловой версии контроллера
