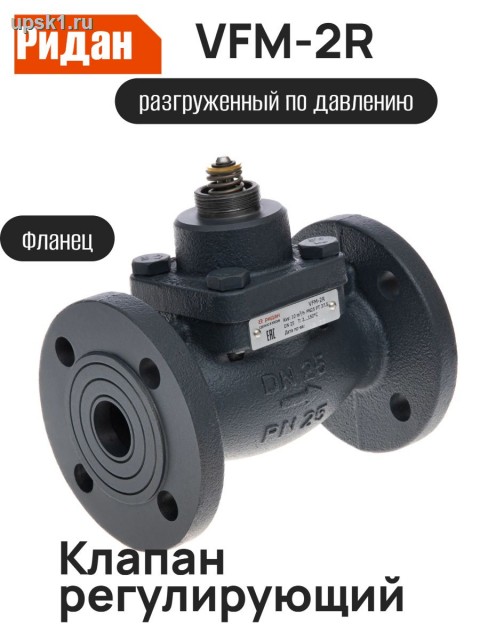

Регулирующий клапан двухходовой VFM-2R Ду 80 (Kvs 100 м3/ч), фланцевый, чугун, Тмакс=150, Ру16 арт.065B3501R Ридан
Регулирующий клапан двухходовой VFM-2R Ду 80 (Kvs 100 м3/ч), фланцевый, чугун, Тмакс=150, Ру16 арт.065B3501R Ридан
Регулирующий клапан двухходовой VFM-2R Ду 80 (Kvs 100 м3/ч), фланцевый, чугун, Тмакс=150, Ру16 арт.065B3501R Ридан
Клапан регулирующий (Ду 80 мм),Kvs 100 м3/ч, PN26, Danfoss VFM2,до 150градусов.Позиция шпинделя: Нормально открытый.Фланцевый, седельный
Вес 20 кг. L (длина): 310 мм. Клапан можно использовать:
с адаптером 065Z0311R и электроприводами ARV(E)–1000R, ARV–1000R SU/SD;
без адаптера с электроприводами AMV(E) 10(13,13 SU), AMV(E) 23, 23SU, 33, ARV(E) 152, 153. Перепад давлений 8 бар.
Клапан может использоваться без адаптера с электроприводами:
AMV(E)–1800R (для DN 65–80);
AMV(E)–2000R SU/SD (для DN 65–80);
AMV(E)–3000R (для DN 100–250);
AMV(E)–6500R (для DN 250);
AMV(E)–10KR (для DN 300–400).

Цена: 157000.00
 –  +

Основные характеристики

  • Номинальный диаметр (DN): 80 мм.

  • Номинальное давление (PN): 16 бар.

  • Пропускная способность (Kvs): 100 м?/ч.

  • Рабочая среда: вода, 50 % водный раствор гликоля.

  • Температура рабочей среды: от  до .

  • pH среды: 7–10.

  • Тип присоединения: фланцевый (по стандарту EN 1092-2).

  • Материал корпуса: высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10).

  • Запорный элемент (золотник), седло и шток: нержавеющая сталь.

  • Уплотнение: PTFE или FPM.

  • Ход штока: 20 мм.

  • Длина (L): 310 мм.

  • Диаметр (D): 200 мм.

  • Количество отверстий во фланце: 8.

  • Высота (H): 209 мм.

  • Масса: не более 20 кг.

  • Климатическое исполнение: категория 3 по ГОСТ 15150-69.

  • Герметичность затвора: 0,01 % Kvs (класс герметичности «A»).

  • Коэффициент начала кавитации (Z): 0,4.

  • Характеристика регулирования: линейно-логарифмическая.

  • Динамический диапазон регулирования: > 50:1.

  • Максимально допустимый перепад давлений, преодолеваемый электроприводом при закрытии клапана: 8 бар.

  • Страна производства: Китай.

Сопутствующие товары

Фото Название Цена Заказ
Фланец стальной Ду 65 мм Ру 16
Фланец стальной Ду 65 мм Ру 16
Материал корпуса: сталь.Среда: вода, пар, неагрессивные жидкости Тип присоединения: сварной
Конструктивные особенности: плоский, исполнение 1 Ру, кгс/кв.см: 16 Максимальная температура, oС: 300
Область применения: для соединения трубопроводов, арматуры, резервуаров
Фланцы приварные давление 10 и 16 атмосфер ГОСТ 12820-8 Предназначен для крепления различной арматуры и элементов управления на трубопроводах.

Подробнее...

 855.00
Болт М 16*70 стальной
Болт М 16*70 стальной
ГОСТ 7798-70 - самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.
Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали - сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.

Подробнее...

 17.00
Гайка М16 стальная
Гайка М16 стальная
Гайка шестигранная - основной крепежный элемент в машиностроении, да и вообще в любой производственной отрасли. Область их применения огромна. Шестигранная - это наиболее распространенный вид гаек. Гайки шестигранного вида описывают множество стандартов, но самыми распространенными являются те, что выделены в отдельную группу, как наиболее используемые - от самых маленьких, диаметром резьбы М1.6-М3,5 мм, М4-М48 мм. На последние существуют отечественные стандарты ГОСТ 5915-70, 5927-70 и 15526-70. Отличаются эти три стандарта лишь точностью исполнения геометрических параметров гаек: B, A и C соответственно. В массовом производстве для изготовления гаек 5915 чаще используется класс точности B. На гайки диаметром резьбы более М48 (М52, М56, М64-М150 мм) существуют отдельные стандарты - например, ГОСТ 10605-94.

Подробнее...

 6.00

Особенности конструкции и преимущества

  • Разгрузка по давлению снижает нагрузку на привод и повышает точность регулирования.

  • Высокопрочный чугун корпуса устойчив к коррозии и механическим нагрузкам.

  • Нержавеющая сталь внутренних элементов гарантирует долгий срок службы даже при

  • интенсивной эксплуатации.

  • EPDM-уплотнение обеспечивает герметичность и стойкость к температурным перепадам.

  • Возможность работы в ручном или автоматическом режиме (с электроприводом).

  • Простой монтаж в существующую трубопроводную систему без специального инструмента.
