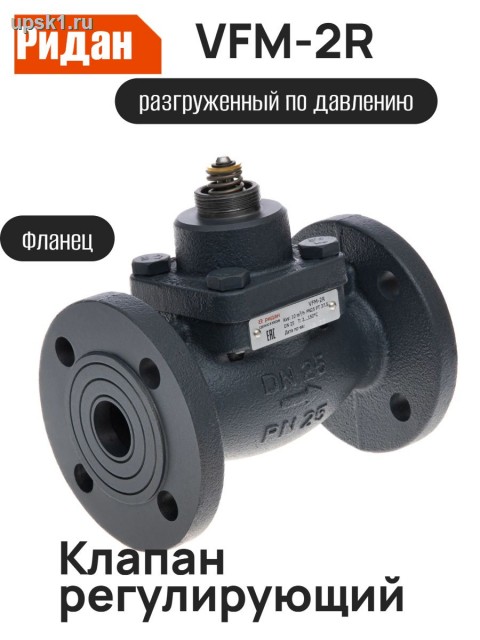

 Регулирующий клапан двухходовой VFM-2R Ду 100 (Kvs 160 м3/ч), фланцевый, чугун, Тмакс=150, Ру16 арт.065B3502R Ридан
|
Регулирующий клапан двухходовой VFM-2R Ду 100 (Kvs 160 м3/ч), фланцевый, чугун, Тмакс=150, Ру16 арт.065B3502R Ридан Клапан регулирующий (Ду 100 мм),Kvs 160 м3/ч, PN16, Danfoss VFM2,до 150градусов.Позиция шпинделя: Нормально открытый.Фланцевый, седельный
Вес 26 кг. L (длина): 350 мм. Клапан можно использовать:
с адаптером 065Z0311R и электроприводами ARV(E)–1000R, ARV–1000R SU/SD;
без адаптера с электроприводами AMV(E) 10(13,13 SU), AMV(E) 23, 23SU, 33, ARV(E) 152, 153. Перепад давлений максимальный 8 бар.
Клапан может использоваться без адаптера с электроприводами:
AMV(E)–1800R (для DN 65–80);
AMV(E)–2000R SU/SD (для DN 65–80);
AMV(E)–3000R (для DN 100–250);
AMV(E)–6500R (для DN 250);
AMV(E)–10KR (для DN 300–400).
|
|
|
Основные характеристики
-
Номинальный диаметр (DN): 100 мм.
-
Номинальное давление (PN): 16 бар.
-
Пропускная способность (Kvs): 160 м?/ч.
-
Рабочая среда: вода, 50 % водный раствор гликоля.
-
Температура рабочей среды: от ?5 C до +150 C.
-
pH среды: 7–10.
-
Тип присоединения: фланцевый (по стандарту EN 1092-2, PN = 16 бар).
-
Материал корпуса: высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10).
-
Запорный элемент (золотник), седло и шток: нержавеющая сталь.
-
Уплотнение: PTFE или FPM.
-
Ход штока: 40 мм.
-
Длина (L): 350 мм.
-
Диаметр (D): 220 мм.
-
Количество отверстий во фланце: 8.
-
Высота (H): 247 мм.
-
Масса: не более 26 кг.
-
Климатическое исполнение: категория 3 по ГОСТ 15150-69.
-
Герметичность затвора: 0,01 % Kvs (класс герметичности «A»).
-
Коэффициент начала кавитации (Z): 0,35.
-
Характеристика регулирования: линейно-логарифмическая.
-
Динамический диапазон регулирования: > 50:1.
-
Максимально допустимый перепад давлений, преодолеваемый электроприводом при закрытии клапана: 8 бар.
-
Страна производства: Китай.
Сопутствующие товары
| Фото |
Название |
Цена |
Заказ |
 |
Материал корпуса: сталь.Среда: вода, пар, неагрессивные жидкости Тип присоединения: сварной
Конструктивные особенности: плоский, исполнение 1 Ру, кгс/кв.см: 16 Максимальная температура, oС: 300
Область применения: для соединения трубопроводов, арматуры, резервуаров
Фланцы приварные давление 10 и 16 атмосфер ГОСТ 12820-8 Предназначен для крепления различной арматуры и элементов управления на трубопроводах. Подробнее... |
855.00 |
|
 |
ГОСТ 7798-70 - самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.
Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали - сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.
Подробнее... |
17.00 |
|
 |
Гайка шестигранная - основной крепежный элемент в машиностроении, да и вообще в любой производственной отрасли. Область их применения огромна. Шестигранная - это наиболее распространенный вид гаек. Гайки шестигранного вида описывают множество стандартов, но самыми распространенными являются те, что выделены в отдельную группу, как наиболее используемые - от самых маленьких, диаметром резьбы М1.6-М3,5 мм, М4-М48 мм. На последние существуют отечественные стандарты ГОСТ 5915-70, 5927-70 и 15526-70. Отличаются эти три стандарта лишь точностью исполнения геометрических параметров гаек: B, A и C соответственно. В массовом производстве для изготовления гаек 5915 чаще используется класс точности B. На гайки диаметром резьбы более М48 (М52, М56, М64-М150 мм) существуют отдельные стандарты - например, ГОСТ 10605-94. Подробнее... |
6.00 |
|
Особенности конструкции и преимущества
-
Разгрузка по давлению снижает нагрузку на привод и повышает точность регулирования.
-
Высокопрочный чугун корпуса устойчив к коррозии и механическим нагрузкам.
-
Нержавеющая сталь внутренних элементов гарантирует долгий срок службы даже при
-
интенсивной эксплуатации.
-
EPDM-уплотнение обеспечивает герметичность и стойкость к температурным перепадам.
-
Возможность работы в ручном или автоматическом режиме (с электроприводом).
-
Простой монтаж в существующую трубопроводную систему без специального инструмента.
|
