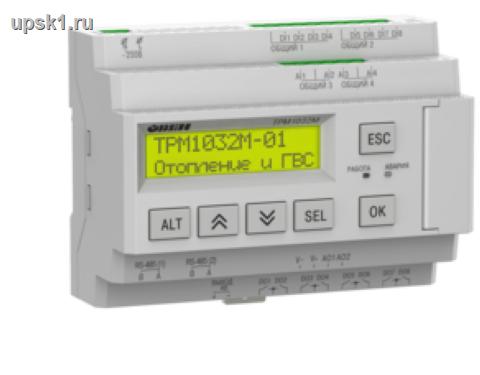

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Цена: 43200.00


Конфигуратор схем тепловых пунктов

Тип контуров
Количество контуров отопления
Количество контуров ГВС
Подпитка в контуре отопления
Сигнал управления приводом КЗР
Количество насосов циркуляции
Индивидуальный контроль обратки
Контроль давления в контурах
Контроль температуры подачи коллектора
ТРМ1032М-01.10.К - 1 шт - 31 680 руб.
Итого: 31 680 руб.
12



Типовые схемы применения

Независимые схемы контроллера для отопления

Схема системы ГВС
Схема системы отопления с подпиткой
Схема системы отопления и ГВС
Схема системы двух контуров отопления
Схема системы отопления с подпиткой и ГВС
Схема системы двух контуров отопления с подпиткой

Зависимые схемы контроллера для отопления

Схема смесительного и прямого контура отопления
Схема смесительного и двух прямых контуров отопления
Схема двух смесительных контуров отопления с бойлером ГВС
Схема трех прямых контуров отопления
Схема смесительного и прямого контура отопления с бойлером ГВС
Схема двух прямых контуров отопления с бойлером ГВС

Многоконтурные схемы контроллера для отопления

Схема многоконтурной системы трех контуров отопления с подпиткой и ГВС
Схема многоконтурной системы двух контуров отопления с подпиткой и двух контуров ГВС
Схема многоконтурной системы отопления прямых и смесительных контуров с бойлером ГВС
Схема многоконтурной системы отопления смесительных контуров

* Объем выполняемых контроллером задач управления определяется его комбинациями настроек. В разделе представлены несколько из множества возможных вариантов схем управления.

Таблица обозначений ТРМ1032М

Тн Датчик температуры наружного воздуха РТ Реле температуры в общем трубопроводе
Тк Датчик температуры теплоносителя в контуре ТО отоп Теплообменник контура отопления
Тобр Датчик температуры теплоносителя в обратном общем трубопроводе ТО ГВС Теплообменник контура ГВС
Тп Датчик температуры теплоносителя в подающем общем трубопроводе КЗР отоп Клапан запорно-регулирующий контура отопления
Рк Датчик давления теплоносителя в контуре КЗР ГВС Клапан запорно-регулирующий контура ГВС
PSподп Прессостат (реле давления) подпитки НЦ Насос циркуляции контура
PDS Датчик перепада давления на насосах НП Насос подпитки контура

Калькулятор экономии

  • Обычный
  • Подробный

Введите свои данные

Расчетные данные

Тип изоляции в зависимости от используемых материалов:

  • без теплоизоляции - упрощенная деревянная конструкция или конструкция из гофрированного металлического листа;
  • малая теплоизоляция - простая конструкция с одинарной кирпичной кладкой, упрощенные оконные и кровельные системы;
  • средняя теплоизоляция - стандартная структура с двойной кирпичной кладкой, ограниченным количеством окон и крышей, обтекаемой типовой кровлей;
  • высокая теплоизоляция - улучшенная конструкция, стены из кирпича с двойной теплоизоляцией, небольшое число окон с двойными рамами, основание пола более 100 мм и крыша из высококачественного теплоизоляционного материала.

Рассчитанные числа в калькуляторе экономии являются лишь приблизительными оценками, фактические значения могут значительно отличаться в зависимости от нескольких факторов, включая, но не ограничиваясь, энергоэффективность здания и состояние изоляции, погодные условия в определенные моменты, тип и состояние оборудования отопления, включая котлы, радиаторы, трубы и т.п.

Калькулятор основан на материалах из книги Малявиной Е.Г. "Теплопотери здания: справочное пособие"

Дополнительные возможности

Диспетчеризация контроллера для отопления

Наличие интерфейса RS-485 на борту контроллера позволяет включать его в системы диспетчеризации. Информацию с приборов можно передавать в ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК). В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032М. Диспетчеризация контроллера для отопления

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Конфигурирование с ПК контроллера для отопления

Контроллер ТРМ1032М можно настроить как с лицевой панели прибора, так и с использованием ПК в бесплатной программе Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».



Визуализация и индикация контроллера для отопления

Для оперативного контроля, координации технологического процесса с использованием передачи информации между ИТП и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии ИТП используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации ИТП предлагается использование линейки сенсорных панелей оператора СП3хх.

Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с ТРМ1032М по интерфейсу RS-485, собирает информацию с прибора и предоставляет ее оператору или наладчику.

Визуализация и индикация контроллера для отопления

Многоконтурные системы

Для автоматизации систем теплоснабжения с большим количеством контуров может быть применена связка ТРМ1032М из 2-х, 3-х, 4-х или 5 приборов. Таким образом достигается регулирование от 1 до 10 независимых контуров и от 1 до 15 зависимых. Устройства в сети RS-485 обмениваются между собой необходимой информацией для совместного управления всей системой. По сети передается и значение уличной температуры, это позволяет использовать один датчик температуры наружного воздуха для всех контроллеров. Для быстрого нагрева приоритетных контуров в ТРМ1032М можно задать уровень приоритета каждого контура, это позволяет достигать нужную температуру значительно быстрее.

Многоконтурные системы контроллера для отопления

Модульная система управления

По умолчанию ТРМ1032М позволяет регулировать температуру в двух контурах отопления или ГВС, управляя регулирующими клапанами и насосными группами. Для расширения функционала контроллера к нему могут быть подключены модули ПРМ-1 и ПРМ-2.

  • С модулем подпитки (ПРМ-1) контроллер ТРМ1032М-01 или ТРМ1032М-11 может управлять подпиткой в двух контурах отопления и контролировать запуск насосов по защитному входу.
  • С модулем датчиков (ПРМ-2) контроллер ТРМ1032М-01 или ТРМ1032М-11 может контролировать давление в каждом контуре, температуру подачи в общем коллекторе и индивидуальную температуру обратки второго контура для более точного регулирования.
  • С модулем насосов (ПРМ-1) к контроллеру ТРМ1032М-02 или ТРМ1032М-12 можно дополнительно на каждый контур подключить второй насос и контролировать индивидуальные аварии контуров и насосов.

К ТРМ1032М-01 и ТРМ1032М-11 могут быть подключены как оба модуля ПРМ-1 и ПРМ-2, так и по раздельности.

К ТРМ1032М-02 и ТРМ1032М-12 может быть подключен только ПРМ-1.

При выборе модификации для работы с модулем расширения модуль поставляется в комплекте с прибором.

ПРМ-1 для ТРМ1032М-01 и ТРМ1032М-11
ПРМ-1 для ТРМ1032М-02 и ТРМ1032М-12
ПРМ-2 для ТРМ1032М-01 и ТРМ1032М-11
