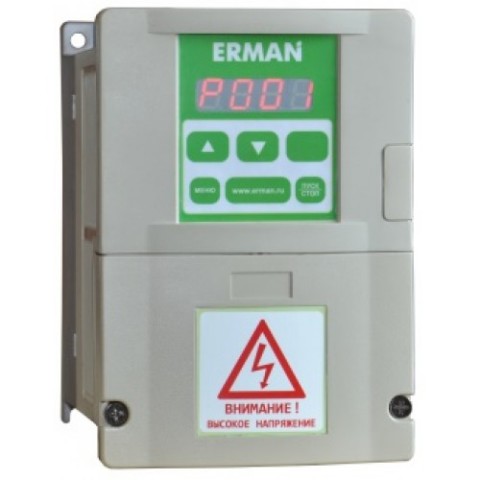

ER-G-220-01-1,5 кВт частотный преобразователь ERMAN ERMANGIZER частотный преобразователь ER-G-220-02-1,5 кВт ER-G-220-02 с классом защиты корпуса от пыли и влаги IP 20; Мощность 1,2 кВт ER-G-220-01 - частотный преобразователь для электродвигателя однофазный применяющийся в конвейерах, компрессорах, вентиляторах, дымососах, станках и др. Цена: 21000.00
|
|
Свойство |
Значение | |
|
Закон управления |
Скалярный | |
|
Питание |
Номинальное напряжение сети, В |
Однофазное 220 В (170~240 В) 50 Гц |
|
Выходные характеристики |
Номинальная мощность двигателя, кВт |
1,0 / 1,2 / 1,5 / 2,2 |
|
Номинальный ток двигателя, А |
7 / 8,5 / 10 / 16 | |
|
Рабочая перегрузка по току, А |
120% в течение 1 минуты, 150% в течение 6 секунд | |
|
Диапазон выходной частоты |
0~120 Гц | |
|
Дискретность установки частоты |
0,1 Гц при цифровом задании частоты; | |
|
Точность удержания частоты |
0,1 Гц | |
|
Время разгона/торможения |
0,1~3600 с, задается раздельно для разгона и торможения | |
|
Вольт-частотные характеристики |
Линейная, квадратичная | |
|
Несущая частота |
2,5~10 кГц с шагом 0,1 кГц | |
|
Режимы управления двигателем |
Синусоидальная широтно-импульсная модуляция | |
|
Функции управления и регулирования |
Перезапуск при пропадании сетевого питания; | |
|
Внешние интерфейсы |
Индикация |
4-х разрядный семисегментный LED индикатор. |
|
Линейный вход (2 шт.) |
4~20 мА (100 Ом) с питанием +15 В, 30 мА, гальваноразвязанный | |
|
Дискретный вход (3 шт.) |
"сухой контакт" либо "открытый коллектор" | |
|
Дискретный выход (1 шт.) |
"открытый коллектор" | |
|
Цифровой интерфейс |
Встроенный гальванически развязанный интерфейс RS-485 с открытым протоколом MODBUS RTU (опция) | |
|
Выходное напряжение |
15 В постоянного тока, 100 мА | |
|
Функции защиты |
Медленная перегрузка по току, быстрая перегрузка по току, перегрев, межфазное замыкание нагрузки, замыкание фазы нагрузки на землю, обрыв/перекос фаз сети, высокое/низкое напряжение сети, защита двигателя от заклинивания / холостого хода по коэффициенту мощности | |
|
Параметры окружающей среды |
Климатическое исполнение |
УХЛ3.1 по ГОСТ15150 |
|
Класс защиты |
IP20 по ГОСТ 14254 | |
|
Способ охлаждения |
Естественное воздушное | |
|
Нормальная рабочая температура |
0 ... +40°С | |
|
Предельная рабочая температура |
-10°С ... +50°С (с ограничением мощности) | |
|
Влажность воздуха |
от 20% до 90%, без образования конденсата | |
|
Требования к месту установки |
До 1000 м над уровнем моря (выше с ограничением мощности) | |
|
Вибрация |
Частота не более 20 Гц, амплитуда не более 0,2g | |
Сопутствующие товары
| Фото | Название | Цена | Заказ |
 |
Контроллер Danfoss ECL Comfort 210 предусматривает возможность подключения до 6 температурных датчиков Pt 1000. Также имеется 2 конфигурируемых входа для датчиков Pt 1000, датчиков давления (0-10 В) или цифровых датчиков. На монохромном дисплее отображается текстовая и графическая информация. Тиристорные выходы предназначены для трехпозиционного управления электроприводами двух регулирующих клапанов. Релейные выходы – для включения-выключения насосов и подключения устройства аварийной сигнализации. Регулятор ECL 210 может быть связан с блоком ECA 30 и другими регуляторами серии ECL Comfort через шину передачи данных ECL 485. Прибор монтируется на стене или на DIN-рейке (35 мм) Совместим с картами A260,266,231,230 |
45000.00 |
Расположение клеммных колодок
Силовые клеммы
| Клемма | Назначение |
|
L, N |
Сетевое электропитание ~220В 50Гц |
|
G |
Заземление |
|
U, W |
Однофазный двигатель ~220В 0-50 Гц |
Клеммы управления
| Клемма | Назначение |
|
485А, 485B |
Интерфейс RS-485 |
|
X1, X2, X3 |
Дискретные входы |
|
COM |
Общий провод |
|
+U |
Выход +15В, 150 мА |
|
AIN1, AIN2 |
Входы сигнала тока 4-20 мА, Rвх=100 Ом |
|
Y1 |
Дискретный выход«открытый коллектор» |
|
YC |
Общий провод дискретного выхода |
