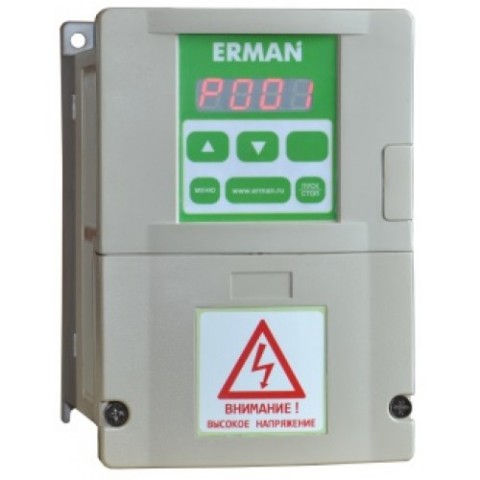

ER-G-220-01-1,2 кВт частотный преобразователь ERMAN серии ER-G-220-01 ERMANGIZER
ER-G-220-01-1,2 кВт частотный преобразователь ERMAN серии ER-G-220-01 ERMANGIZER
ER-G-220-01-1,2 кВт частотный преобразователь ERMAN серии ER-G-220-01 ERMANGIZER
частотный преобразователь ER-G-220-02-1,2 кВт ER-G-220-02 с классом защиты корпуса от пыли и влаги IP 20; Мощность 1,2 кВт
ER-G-220-01 - частотный преобразователь для электродвигателя однофазный применяющийся в конвейерах, компрессорах, вентиляторах, дымососах, станках и др.

Цена: 20000.00


Свойство

Значение

Закон управления

Скалярный

Питание

Номинальное напряжение сети, В

Однофазное 220 В (170~240 В) 50 Гц

Выходные характеристики

Номинальная мощность двигателя, кВт

1,0 / 1,2 / 1,5 / 2,2

Номинальный ток двигателя, А

7 / 8,5 / 10 / 16

Рабочая перегрузка по току, А

120% в течение 1 минуты, 150% в течение 6 секунд

Диапазон выходной частоты

0~120 Гц

Дискретность установки частоты

0,1 Гц при цифровом задании частоты;
до 0,01 Гц при задании частоты по линейному входу

Точность удержания частоты

0,1 Гц

Время разгона/торможения

0,1~3600 с, задается раздельно для разгона и торможения

Вольт-частотные характеристики

Линейная, квадратичная

Несущая частота

2,5~10 кГц с шагом 0,1 кГц

Режимы управления двигателем

Синусоидальная широтно-импульсная модуляция

Функции управления и регулирования

Перезапуск при пропадании сетевого питания;
Встроенный ПИД-регулятор с функцией останова при отсутствии расхода;

Внешние интерфейсы

Индикация

4-х разрядный семисегментный LED индикатор.

Линейный вход (2 шт.)

4~20 мА (100 Ом) с питанием +15 В, 30 мА, гальваноразвязанный

Дискретный вход (3 шт.)

"сухой контакт" либо "открытый коллектор"

Дискретный выход  (1 шт.)

"открытый коллектор"

Цифровой интерфейс

Встроенный гальванически развязанный интерфейс RS-485 с открытым протоколом MODBUS RTU (опция)

Выходное напряжение

15 В постоянного тока, 100 мА

 Функции защиты

Медленная перегрузка по току, быстрая перегрузка по току, перегрев, межфазное замыкание нагрузки, замыкание фазы нагрузки на землю, обрыв/перекос фаз сети, высокое/низкое напряжение сети, защита двигателя от заклинивания / холостого хода по коэффициенту мощности

Параметры окружающей среды

Климатическое исполнение

УХЛ3.1 по ГОСТ15150

Класс защиты

IP20 по ГОСТ 14254

Способ охлаждения

Естественное воздушное

Нормальная рабочая температура

0 ... +40°С

Предельная рабочая температура

-10°С ... +50°С (с ограничением мощности)

Влажность воздуха

от 20% до 90%, без образования конденсата

Требования к месту установки

До 1000 м над уровнем моря (выше с ограничением мощности)
Отсутствие в воздухе токопроводящих взвесей (металлическая, угольная пыль)
Отсутствие агрессивных и легковоспламеняющихся жидкостей и газов
Отсутствие действия прямых солнечных лучей

Вибрация

Частота не более 20 Гц, амплитуда не более 0,2g



Сопутствующие товары

Фото Название Цена Заказ
Контроллер ECL 210 Данфосс(Дания) погодного регулирования двухконтурный арт.087H3020
Контроллер ECL 210 Данфосс(Дания) погодного регулирования двухконтурный арт.087H3020
Контроллер Danfoss ECL Comfort 210 предусматривает возможность подключения до 6 температурных датчиков Pt 1000. Также имеется 2 конфигурируемых входа для датчиков Pt 1000, датчиков давления (0-10 В) или цифровых датчиков. На монохромном дисплее отображается текстовая и графическая информация. Тиристорные выходы предназначены для трехпозиционного управления электроприводами двух регулирующих клапанов. Релейные выходы – для включения-выключения насосов и подключения устройства аварийной сигнализации. Регулятор ECL 210 может быть связан с блоком ECA 30 и другими регуляторами серии ECL Comfort через шину передачи данных ECL 485. Прибор монтируется на стене или на DIN-рейке (35 мм)
Совместим с картами A260,266,231,230
72000.00


Расположение клеммных колодок

Силовые клеммы

Клемма Назначение

L, N

Сетевое электропитание ~220В 50Гц

G

Заземление

U, W

Однофазный двигатель ~220В 0-50 Гц

Клеммы управления

Клемма Назначение

485А, 485B

Интерфейс RS-485

X1, X2, X3

Дискретные входы

COM

Общий провод

+U

Выход +15В, 150 мА

AIN1, AIN2

Входы сигнала тока 4-20 мА, Rвх=100 Ом

Y1

Дискретный выход«открытый коллектор»

YC

Общий провод дискретного выхода
