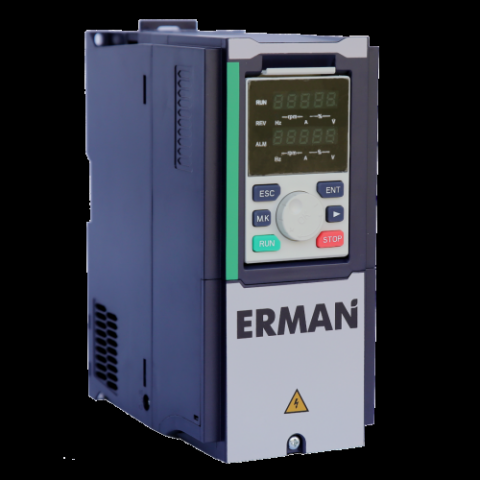

Свойство

Значение

Выход

220В

Максимальная мощность применяемого двигателя, кВт

0,75

1,5

2,2

-

-

-

-

-

-

-

-

-

-

-

Номинальный выходной ток при 100% нагрузки, А

4,0

7,0

10,0

-

-

-

-

-

-

-

-

-

-

-

380В

Максимальная мощность применяемого двигателя, кВт

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

30

37

45

55

Номинальный выходной ток при 100% нагрузки, А

2,6

3,7

5,1

8,5

13

16

25

32

38

45

60

75

90

110

Максимальная мощность применяемого двигателя, кВт

75

93

110

132

160

200

220

250

280

315

355

400

450

-

Номинальный выходной ток при 100% нагрузки, А

150

170

210

250

300

380

415

470

520

600

650

725

815

-

Перегрузка по току

150% - номинального тока в течение 2 минут, 180% - номинального тока в течение 3 секунд

Питание

Номинальное входное напряжение (В) и частота (Гц)

однофазное 220В (+10% ? -15%) 50/60Гц (±5%)
трехфазное 380В (+10% ? -15%) 50/60Гц (±5%)

Характеристики тракта управленния

Способ управления

Панель оператора с LED индикатором

Режимы управления нагрузкой

Синусоидальная широтно-импульсная модуляция

Диапазон выходной частоты

0,1 - 400Гц

Точность удержания частоты

0,5% при векторном управлении без датчика оборотов

Точность установки частоты

При цифровом управлении 0.01Гц (-10?C ? +40?C);
При аналоговом управлении 0.1Гц (+15?C ? +35?C).

Шаг установки выходной частоты

0.01Гц

Входы задания частоты

0 ? +10В (22 кОм), 4 ? 20мА (500 Ом), импульсный вход

Время разгона/замедления

0.1 ? 6000 сек (время разгона и замедления устанавливаются раздельно)

Тормозной момент

20% от номинального момента двигателя
125% с дополнительным тормозным резистором

Зависимости V/F

Линейная, многоточечная, квадратичная

Основные функции управления

Перезапуск при отказе сетевого питания
ПИД-регулирование
Автоматическая компенсация крутящего момента и скольжения
Управление с пульта, с дискретных входов, от последовательного порта RS-485 с протоколом MODBUS
ПИД-регулятор
Пять виртуальных групп цифровых входов/выходов
Управление от аналоговых входов по току и напряжению
Управление от энкодера
Управление от встроенного таймера от 0 до 6500 минут
Два цифровых, один релейный, один аналоговый выход. Два аналоговых входа.

Дополнительные функции

Счетчик времени наработки преобразователя
Счетчик времени наработки двигателя
Протокол отказов и предупреждений
Протокол режимов работы
Настраиваемый режим энергосбережения
Выходные интерфейсы

Функции защиты

Автоматическая регулировка напряжения
Ограничение рабочего напряжения/тока при перегрузках
Ограничение мгновенного тока
Ограничение и управление крутящим моментом
Защита от обрыва заземления, прерывания электропитания
Защита от КЗ в нагрузке, от перегрузки по напряжению и току
Защита от пониженного напряжения, от потери фазы на входе/выходе
Тепловая защита

Параметры окружающей среды

Рабочая температура

-10   +40 град

Температура хранения

-20   +60 град

Влажность

Не более 95% (без образования конденсата)

Установка

Высота над уровнем моря не более 1000м, изоляция от пыли, прямых солнечных лучей, агрессивных газов и паров

Вибрация

ускорение не более 5,9 м/с². (0,6g)

Исполнение

IP20

Способ охлаждения

Принудительное воздушное (электровентилятор)

Модель

Установочный размер (В * Ш * Д), мм

Вес, кг

E-V300A-5R5PT4

215 * 100 * 170

2,3

E-V300A-7R5PT4 ~ E-V300A-011PT4

250 * 130 * 180

3,5

E-V300A-015PT4 ~ E-V300A-018PT4

310 * 170 * 193

6

E-V300A-022PT4 ~ E-V300A-030PT4

365 * 210 * 205

9,5

E-V300A-037PT4 ~ E-V300A-045PT4

452,5 * 260 * 230

17

E-V300A-055PT4 ~ E-V300A-075PT4

555 * 310 * 275

35

E-V300A-090PT4 ~ E-V300A-110PT4

640 * 350 * 290

48

E-V300A-132PT4

725 * 370 * 310

48

E-V300A-160PT4 ~ E-V300A-185PT4

725 * 360 * 335

82

E-V300A-200PT4

806 * 490 * 358

82

E-V300A-220PT4

806 * 490 * 358

105

E-V300A-250PT4

1156 * 490 * 358

105

E-V300A-280PT4

1156 * 490 * 358

240

E-V300A-315PT4

1560 * 550 * 445

240

E-V300A-355PT4

1560 * 550 * 445

315

E-V300A-400PT4 ~ E-V300A-450PT4

1575 * 785 * 455

315
