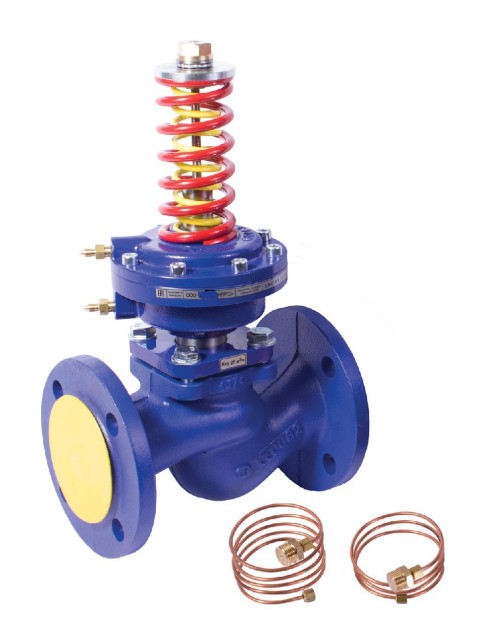

Регулятор ВОГЕЗ ВРПД Ду 32 - регулятор перепада давления прямого действия (регуляторы давления "после себя") предназначен для автоматического поддержания заданного

перепада давления рабочей среды на каком-либо гидравлическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя

в системах теплоснабжения. Представляет собой нормально открытый (НО) регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации

пружины настройки и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода. Может использоваться в качестве регулятора давления «после себя»,

который предназначен для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом) путем изменения расхода. Номинальное давление

PN 1,6 МПа. Рабочая среда вода. В комплект входят импульсные трубки в кол-ве 2 штук и пружины красного и жёлтого цвета. Температура рабочей среды +5 ... +150°С.

Зона пропорциональности, % от верхнего предела настройки, не более 16. Относительная протечка, % от Kvs, не более 0,6. Окружающая среда - воздух с температурой от +1°С до

 +50°С и влажностью до 80% (климатическое исполнение УХЛ 4.2 по ГОСТ 15150). Присоединение к трубопроводу фланцевое с размерами уплотнительных поверхностей и

присоединительными размерами по ГОСТ 12815-80, исполнение 1. Ответные фланцы - по ГОСТ 12820 или ГОСТ 12821. Перед регулятором рекомендуется установить фильтр.

Диапазон настройки регулятора: Исполнение 1 - 0,04-0,16 МПа (с малой пружиной); 0,1-0,4 МПа (с большой пружиной); 0,3-0,7 МПа (с двумя пружинами); мембранная коробка

синего цвета. Исполнение 2 - 0,2-0,35 МПа (с малой пружиной); 0,25-0,8 МПа (с большой пружиной); 0,6-1,2 МПа (с двумя пружинами); мембранная коробка серого цвета.

Kvs 6,3 / 10 / 12,5 / 16 м3/ч. Строительная длина 180 мм. Высота, не более 390 мм. Масса, не более 11 кг.
