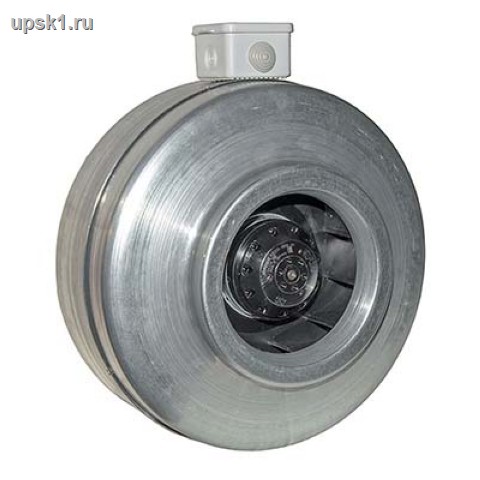

Конструкция вентилятора ВКВ-200 К:

Корпус изготовлен из высококачественного материала: сталь с оцинкованным покрытием. Благодаря стандартным параметрам конструкции вентилятор характеризуется легкостью монтажа, технического обслуживания, а также легкой чистки.

Крыльчатка:  Между загнутыми лопатками назад и корпусом вентилятора обеспечивается минимальный зазор, что позволяет обеспечить эффективными показателями для потока воздуха, а также снизить уровень шума.

Двигатель: однофазный двигатель с внешним ротором.

Крыльчатка и двигатель представляют собой единый блок, что позволяет применять воздуховоды малого диаметра и обеспечить стабильные рабочие характеристики, высокую эффективность и длительный срок службы изделия.

Соединительная коробка изготавливается из жаропрочного ПВХ пластика. Пожаростойкая, безопасная в применении, легко разбирается.

Габаритные и установочные размеры:

Модель ВКВ-200 K:

• А = 198 мм.
• B = 320 мм.
• C = 70 мм.
• D = 290 мм.
• E = 50 мм.

Схема подключения ВКВ-200 К:

Круглые канальные вентиляторы серии ВКВ сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.
