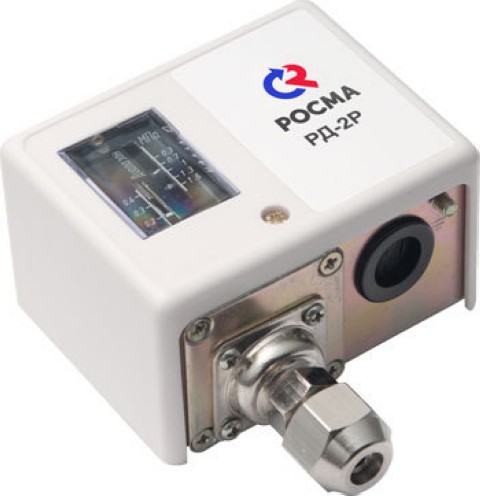

Реле давления РД-2P (0,5...1,6 МПа) Росма г.Санкт Петербург

Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны).
· Диапазоны давления: от 0.5 до 16бар;
· Высокая нагрузочная способность контактов;
· Настраиваемое значение дифференциала;

Цена: 1700.00

1) Условие: давление в трубопроводе не должно падать ниже 0,5 МПа, при этом максимальное давление не должно превышать 0,7–0,75 МПа.

Выбор: выбираем реле давления РД-2Р-1,0-G? (диапазон 0,1–1,0 МПа, регулируемый дифференциал 0,1–0,3 МПа). Регулировочным винтом «Давление» устанавливаем уставку на шкале — 0,5 МПа. Т. к. давление не должно превышать 0,75 МПа, то подсчитав значение дифференциала 0,75?0,5=0,25 МПа, устанавливаем регулировочным винтом «Дифференциал» значение 0,25 на шкале.

2) Условие: насос должен включаться при достижении давления в 2,0 МПа и откачивать лишнюю воду из системы до тех пор пока давление не упадет до 1,6 МПа.

Выбор: выбираем реле давления РД-2Р-2,4-G? (диапазон 0,5–2,4 МПа, регулируемый дифференциал 0,2–0,5 МПа). Регулирочным винтом «Давление» устанавливаем значение давления на отметке 2,0 МПа. Далее вычислив значение дифференциала 2,0?1,6=0,4 МПа, устанавливаем вторым регулировочным винтом значение дифференциала на шкале равное — 0,4 МПа.
