Диспетчеризация контроллера для отопления
Наличие интерфейса RS-485 на борту контроллера позволяет включать его в системы диспетчеризации. Информацию с приборов можно передавать в ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК). В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032М.
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Конфигурирование с ПК контроллера для отопления

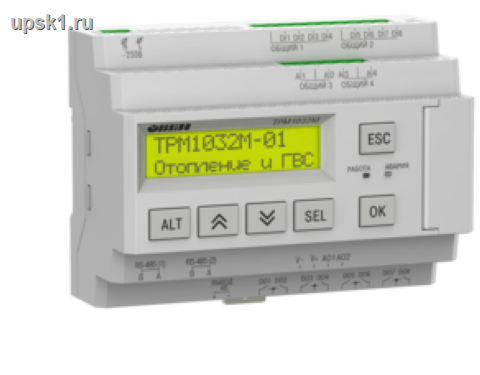

Контроллер ТРМ1032М можно настроить как с лицевой панели прибора, так и с использованием ПК в бесплатной программе Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».
Визуализация и индикация контроллера для отопления
Для оперативного контроля, координации технологического процесса с использованием передачи информации между ИТП и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии ИТП используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации ИТП предлагается использование линейки сенсорных панелей оператора СП3хх.
Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с ТРМ1032М по интерфейсу RS-485, собирает информацию с прибора и предоставляет ее оператору или наладчику.
Многоконтурные системы
Для автоматизации систем теплоснабжения с большим количеством контуров может быть применена связка ТРМ1032М из 2-х, 3-х, 4-х или 5 приборов. Таким образом достигается регулирование от 1 до 10 независимых контуров и от 1 до 15 зависимых. Устройства в сети RS-485 обмениваются между собой необходимой информацией для совместного управления всей системой. По сети передается и значение уличной температуры, это позволяет использовать один датчик температуры наружного воздуха для всех контроллеров. Для быстрого нагрева приоритетных контуров в ТРМ1032М можно задать уровень приоритета каждого контура, это позволяет достигать нужную температуру значительно быстрее.
Модульная система управления
По умолчанию ТРМ1032М позволяет регулировать температуру в двух контурах отопления или ГВС, управляя регулирующими клапанами и насосными группами. Для расширения функционала контроллера к нему могут быть подключены модули ПРМ-1 и ПРМ-2.
- С модулем подпитки (ПРМ-1) контроллер ТРМ1032М-01 или ТРМ1032М-11 может управлять подпиткой в двух контурах отопления и контролировать запуск насосов по защитному входу.
- С модулем датчиков (ПРМ-2) контроллер ТРМ1032М-01 или ТРМ1032М-11 может контролировать давление в каждом контуре, температуру подачи в общем коллекторе и индивидуальную температуру обратки второго контура для более точного регулирования.
- С модулем насосов (ПРМ-1) к контроллеру ТРМ1032М-02 или ТРМ1032М-12 можно дополнительно на каждый контур подключить второй насос и контролировать индивидуальные аварии контуров и насосов.
К ТРМ1032М-01 и ТРМ1032М-11 могут быть подключены как оба модуля ПРМ-1 и ПРМ-2, так и по раздельности.
К ТРМ1032М-02 и ТРМ1032М-12 может быть подключен только ПРМ-1.
При выборе модификации для работы с модулем расширения модуль поставляется в комплекте с прибором.
ПРМ-1 для ТРМ1032М-01 и ТРМ1032М-11
ПРМ-1 для ТРМ1032М-02 и ТРМ1032М-12
ПРМ-2 для ТРМ1032М-01 и ТРМ1032М-11
