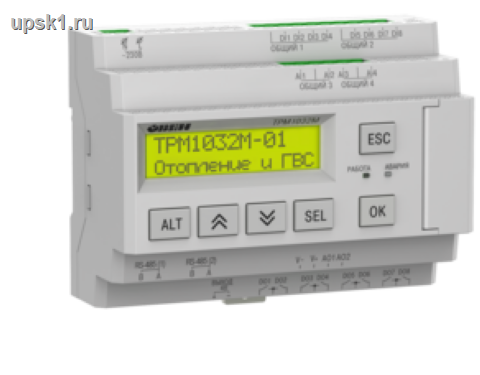

Контроллер для отопления и ГВС ТРМ1032М-01.00.Р ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры. Цена: 21600.00
|
Конфигуратор схем тепловых пунктов
Типовые схемы применения
Независимые схемы контроллера для отопления
Зависимые схемы контроллера для отопления
Многоконтурные схемы контроллера для отопления
* Объем выполняемых контроллером задач управления определяется его комбинациями настроек. В разделе представлены несколько из множества возможных вариантов схем управления.
Таблица обозначений ТРМ1032М
| Тн | Датчик температуры наружного воздуха | РТ | Реле температуры в общем трубопроводе |
| Тк | Датчик температуры теплоносителя в контуре | ТО отоп | Теплообменник контура отопления |
| Тобр | Датчик температуры теплоносителя в обратном общем трубопроводе | ТО ГВС | Теплообменник контура ГВС |
| Тп | Датчик температуры теплоносителя в подающем общем трубопроводе | КЗР отоп | Клапан запорно-регулирующий контура отопления |
| Рк | Датчик давления теплоносителя в контуре | КЗР ГВС | Клапан запорно-регулирующий контура ГВС |
| PSподп | Прессостат (реле давления) подпитки | НЦ | Насос циркуляции контура |
| PDS | Датчик перепада давления на насосах | НП | Насос подпитки контура |
Калькулятор экономии
Тип изоляции в зависимости от используемых материалов:
- без теплоизоляции - упрощенная деревянная конструкция или конструкция из гофрированного металлического листа;
- малая теплоизоляция - простая конструкция с одинарной кирпичной кладкой, упрощенные оконные и кровельные системы;
- средняя теплоизоляция - стандартная структура с двойной кирпичной кладкой, ограниченным количеством окон и крышей, обтекаемой типовой кровлей;
- высокая теплоизоляция - улучшенная конструкция, стены из кирпича с двойной теплоизоляцией, небольшое число окон с двойными рамами, основание пола более 100 мм и крыша из высококачественного теплоизоляционного материала.
Рассчитанные числа в калькуляторе экономии являются лишь приблизительными оценками, фактические значения могут значительно отличаться в зависимости от нескольких факторов, включая, но не ограничиваясь, энергоэффективность здания и состояние изоляции, погодные условия в определенные моменты, тип и состояние оборудования отопления, включая котлы, радиаторы, трубы и т.п.
Калькулятор основан на материалах из книги Малявиной Е.Г. "Теплопотери здания: справочное пособие"
Дополнительные возможности
Диспетчеризация контроллера для отопления
Наличие интерфейса RS-485 на борту контроллера позволяет включать его в системы диспетчеризации. Информацию с приборов можно передавать в ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК). В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032М.
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Конфигурирование с ПК контроллера для отопления
Контроллер ТРМ1032М можно настроить как с лицевой панели прибора, так и с использованием ПК в бесплатной программе Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».
Визуализация и индикация контроллера для отопления
Для оперативного контроля, координации технологического процесса с использованием передачи информации между ИТП и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии ИТП используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации ИТП предлагается использование линейки сенсорных панелей оператора СП3хх.
Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с ТРМ1032М по интерфейсу RS-485, собирает информацию с прибора и предоставляет ее оператору или наладчику.
Многоконтурные системы
Для автоматизации систем теплоснабжения с большим количеством контуров может быть применена связка ТРМ1032М из 2-х, 3-х, 4-х или 5 приборов. Таким образом достигается регулирование от 1 до 10 независимых контуров и от 1 до 15 зависимых. Устройства в сети RS-485 обмениваются между собой необходимой информацией для совместного управления всей системой. По сети передается и значение уличной температуры, это позволяет использовать один датчик температуры наружного воздуха для всех контроллеров. Для быстрого нагрева приоритетных контуров в ТРМ1032М можно задать уровень приоритета каждого контура, это позволяет достигать нужную температуру значительно быстрее.
Модульная система управления
По умолчанию ТРМ1032М позволяет регулировать температуру в двух контурах отопления или ГВС, управляя регулирующими клапанами и насосными группами. Для расширения функционала контроллера к нему могут быть подключены модули ПРМ-1 и ПРМ-2.
- С модулем подпитки (ПРМ-1) контроллер ТРМ1032М-01 или ТРМ1032М-11 может управлять подпиткой в двух контурах отопления и контролировать запуск насосов по защитному входу.
- С модулем датчиков (ПРМ-2) контроллер ТРМ1032М-01 или ТРМ1032М-11 может контролировать давление в каждом контуре, температуру подачи в общем коллекторе и индивидуальную температуру обратки второго контура для более точного регулирования.
- С модулем насосов (ПРМ-1) к контроллеру ТРМ1032М-02 или ТРМ1032М-12 можно дополнительно на каждый контур подключить второй насос и контролировать индивидуальные аварии контуров и насосов.
К ТРМ1032М-01 и ТРМ1032М-11 могут быть подключены как оба модуля ПРМ-1 и ПРМ-2, так и по раздельности.
К ТРМ1032М-02 и ТРМ1032М-12 может быть подключен только ПРМ-1.
При выборе модификации для работы с модулем расширения модуль поставляется в комплекте с прибором.
