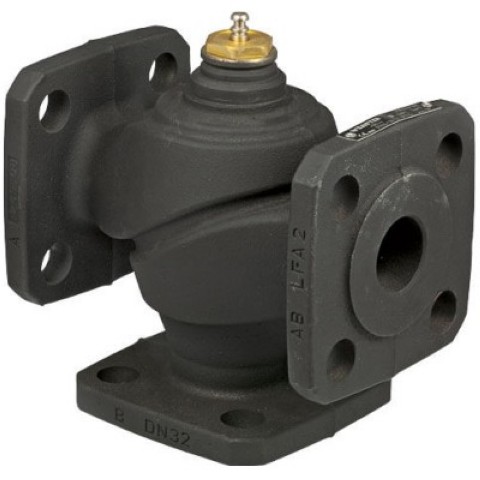

Клапан двухходовой фланцевый Ду50 kvs28, 8mm (VUE050F300) Sauter
Клапан двухходовой фланцевый Ду50 kvs28, 8mm (VUE050F300) Sauter
Клапан двухходовой фланцевый Ду50 kvs28, 8mm (VUE050F300) Sauter
Пропускная способность, kvs: 40 м3/чВес: 11,2 кг
Диапазон регулирования (Kvs/Kv мин.): >50:1
Корпус: Серый чугун (EN-GJL-250)Модель: VUE050F200
Номинальное давление: 1600 Кпа (PN 16)/1000 Кпа (PN 10)
Сальник: Латунь с маслосъемным кольцом и двойным О-образным уплотнителем из СКЭП-каучука
Седло: Серый чугун (EN-GJL-250)Соединение с трубойФланец в соответствии с EN 1092-2, форма В
Среда: Холодная и горячая вода, пар низкого давления до 115°C или воздух
Температура среды: -10...150 °CУтечка: < 0.05% kvs
Характеристика потока: ЛинейнаяХод штока: 8 мм
Шток: Нержавеющая сталь

Цена: 52000.00


Тип

диаметр

Соединение

Значение kVS, м3/ч

Вес, кг

VUE 015 F350

15

PN 16/10

0,4

3,2

VUE 015 F340

15

PN 16/10

0,63

3,2

VUE 015 F330

15

PN 16/10

1,0

3,2

VUE 015 F320

15

PN 16/10

1,6

3,2

VUE 015 F310

15

PN 16/10

2,5

3,2

VUE 015 F300

15

PN 16/10

4,5

3,2

VUE 020 F300

20

PN 16/10

6,3

4,1

VUE 025 F300

25

PN 16/10

10

4,7

VUE 032 F300

32

PN 16/10

16

7,3

VUE 040 F300

40

PN 16/10

22

8,6

VUE 050 F300

50

PN 16/10

28

11,2

VUE 050 F200

50

PN 16/10

40

11,2

VUE 065 F300

65

PN 16/10

49

17,3

VUE 080 F300

80

PN 16/10

78

22,9

VUE 100 F300

100

PN 16/10

124

33,0

VUE 125 F300

125

PN 16/10

200

48,0

VUE 150 F300

150

PN 16/10

300

68,0

Рабочая температура

–10...150 °C 2)

Рабочее давление

до 120 °C 16 бар

до 130 °C 13 бар

до 150 °C 10 бар

Характеристика клапана 3)

равнопроцентная

Управляющее отношение

> 50:1

Сальник

2 O-прокладки, EPDM

Протечка при макс. ?ps

? 0.05% значения kvs

Ход клапана DN 15...50

8 мм

Ход клапана DN 65...80

20 мм

Ход клапана DN 100...150

40 мм

Аксессуары

0372240 001* Ручная настройка для клапанов с ходом 8 мм; MV 505813

0372249 001 Температурный переходник (>100 °C до макс.130 °C ) для AVM, DN 15...50; MV 505932

0372249 002* Температурный переходник (>130 °C до макс.150 °C ) для AVM, DN 15...50; MV 505932

0378284 100* Подогрев сальника, 230 V~; 15 W, для среды ниже 0 °C, DN 15...100, MV 505978

0378284 102* Подогрев сальника, 24 V~; 15 W, для среды ниже 0 °C, DN 15...100, MV 505978

0378368 001 Сальник полной замены от DN 15 до DN 50

0378369 001 Сальник полной замены от DN 65 до DN 100

*) Размерный чертеж или электросхема под тем же номером

1) Влажность воздуха не должна превышать 75%

2) При температурах ниже 0 °C, используйте подогрев сальника; при температурах выше 100 °C,

используйте температурный переходник (аксессуар).

3) Характеристика клапана VUE 050 F200 линейная. Характеристика может быть заменена на равно-

процентную только в сочетании с AVM 115S или AVM/AVF 124/125(S).
