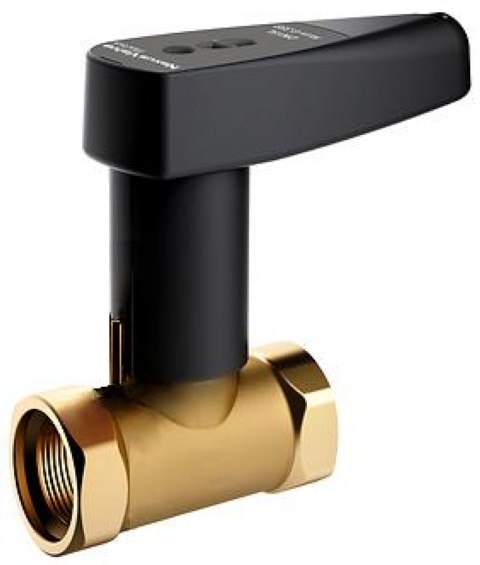

 Клапан балансировочный 3/4", PN25, Nexus Valve Fluctus DRV, механический, без дренажа Артикул: MN80597.444
|
Клапан балансировочный 3/4", PN25, Nexus Valve Fluctus DRV, механический, без дренажа Артикул: MN80597.444 Клапан балансировочный Nexus Valve Fluctus DRV без дренажа Ду 20мм
|
|
|
|
Размер |
Присоединение |
Kvs, м3/ч |
Артикул |
|
15L |
Rp 1/2 ” |
1,62 |
MN80597.441 |
|
15S |
1/2 ” |
2,11 |
MN80597.442 |
|
20L |
3/4 ” |
4,26 |
MN80597.443 |
|
20S |
1 ” |
4,81 |
MN80597.444 |
|
25S |
1 ” |
9,94 |
MN80597.445 |
|
32S |
Rp 1 1/2 ” |
13,3 |
MN80597.446 |
|
40S |
Rp 1 1/4 ” |
23,3 |
MN80597.447 |
|
50S |
Rp 2” |
35,3 |
MN80597.448 |
Габаритные размеры NexusValve Fluctus DRV без измерительных ниппелей
|
Размер |
Rp |
H, мм |
L, мм |
L1, мм |
L2, мм |
|
15 |
1/2 ” |
76 |
57 |
75 |
103 |
|
20 |
3/4” |
79 |
62 |
75 |
106 |
|
25 |
1” |
83 |
75 |
75 |
112 |
|
32 |
1 1/4 ” |
109 |
88 |
122 |
165 |
|
40 |
1 1/2 ” |
113 |
98 |
122 |
170 |
|
50 |
2” |
120 |
115 |
122 |
178 |
|
