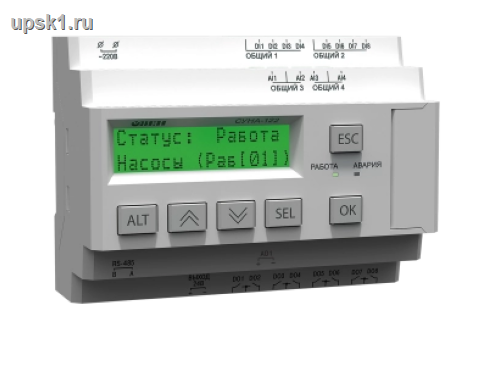

Каскадный контроллер для управления насосами с преобразователем частоты СУНА-122.220.05.10 Интерфейс связи RS-485 Протокол связи Modbus RTU, Modbus ASCII Режим работы Slave Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200 Цена: 16464.00
|
Характеристики
|
Наименование |
Значение (свойства) | |
|
СУНА-122.220.хх |
СУНА-122.24.хх | |
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В, при 47…63 Гц) |
19…30 (номинальное 24 В) |
|
Гальваническая развязка |
есть | |
|
Электрическая прочность изоляции, В |
2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
|
Потребляемая мощность, не более |
17 ВА |
10 Вт |
|
Встроенный источник питания |
есть |
- |
|
Выходное напряжение встроенного источника питания постоянного тока, В |
24±3 |
- |
|
Ток нагрузки встроенного источника питания, мА, не более |
100 |
- |
|
Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 |
- |
|
Сетевые возможности | ||
|
Интерфейс связи |
RS-485 | |
|
Протокол связи |
Modbus RTU, Modbus ASCII | |
|
Режим работы |
Slave | |
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 | |
|
Конструкция | ||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) | |
|
Габаритные размеры, мм |
123?90?58 | |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 | |
|
Масса контроллера, кг, не более (для всех вариантов исполнений) |
0,6 | |
|
Средний срок службы, лет |
8 | |
|
Дискретные входы | ||
|
Количество входов |
8 | |
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
|
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
|
Тип датчика для дискретного входа |
Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) | |
|
Ток «логической единицы», мА |
0,7…1,45 |
2…4 |
|
Ток «логического нуля», мА |
0…0,5 |
0…0,5 |
|
Уровень сигнала, соответствующий «логической единице», В |
159…264 |
15…30 |
|
Уровень сигнала, соответствующий «логическому нулю», В |
0…40 |
-3…5 |
|
Минимальная длительность импульса, воспринимаемая дискретным входом |
1,5 сек |
2 мс |
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) | |
|
Электрическая прочность изоляции, В |
1780 между группами входов | |
|
2830 между другими цепями контроллера | ||
|
Аналоговые входы | ||
|
Количество |
4 | |
|
Тип измеряемых сигналов, униполярный |
4…20 мА | |
|
Предел основной приведенной, погрешности, % |
±0,5 | |
|
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом |
121 | |
|
Значение наименьшего значащего разряда |
6 мкА (0…20 мА/3700) | |
|
Период обновления результатов измерения четырех каналов, мс, не более |
10 | |
|
Гальваническая развязка |
Отсутствует | |
|
Дискретные выходы | ||
|
Количество выходных устройств |
8 | |
|
Тип выходного устройства |
Дискретный, релейные (нормально разомкнутые контакты) | |
|
Гальваническая развязка |
Индивидуальная | |
|
Электрическая прочность изоляции, В |
2830 | |
| Коммутируемое напряжение в нагрузке, В, не более: | ||
|
– для цепи постоянного тока |
30 (резистивная нагрузка) | |
| – для цепи переменного тока | 250 (резистивная нагрузка) | |
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cos? >0,95; 3 А при напряжении не более 30 В постоянного тока | |
| Установившийся ток при максимальном напряжении: | ||
|
– для цепи постоянного тока, А, не более |
5 (резистивная нагрузка) | |
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | |
|
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) | |
|
Механический ресурс реле, циклов, не менее |
10 000 000 | |
|
Электрический ресурс реле, циклов, не менее |
200 000: 3 А при 125 В переменного тока, резистивная нагрузка | |
|
100 000: 3 А при 250 В переменного тока | ||
|
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка | ||
|
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | ||
|
Аналоговые выходы | ||
|
Количество выходных устройств |
1 | |
|
Тип выходного устройства |
ЦАП «параметр-ток» | |
|
Диапазон генерации тока, мА |
4…20 | |
|
Напряжение питания, В |
12…30 | |
|
Внешняя нагрузка не более, кОм |
1 | |
|
Гальваническая развязка |
есть (индивидуальная) | |
|
Электрическая прочность изоляции, В |
2830 | |
|
Индикация и элементы управления | ||
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2х16 символов | |
|
Дискретные индикаторы |
два светодиодных индикатора (красный и зеленый) | |
|
Количество механических кнопок |
6 | |
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 метров.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
- для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
- для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
