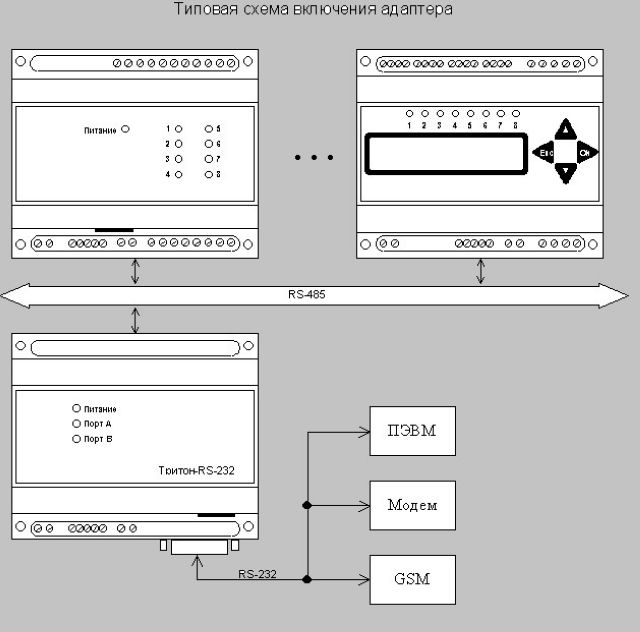

Адаптер интерфейса «Тритон-RS-232» предназначен для подключения сети контроллеров «Тритон» к ПЭВМ через стандартный последовательный порт или через модем.

Адаптер обеспечивает преобразование уровней сигналов RS-232 / RS-485 с гальваническим разделением цепей и реализацию протокола сети «Тритон».

Порт «А» предназначен для подключения прибора к последовательному порту ПЭВМ или для подключения стандартного внешнего модема. Прибор

обеспечивает все необходимые функции для работы с модемом

в режиме ответа (инициализация модема, ответ на звонок, завершение связи).

Порт «В» используется для подключения прибора к сети контроллеров «Тритон» по интерфейсу RS-485. Прибор в полном объеме реализует протокол сети

«Тритон», включая временной арбитраж канала, таким образом,

что опрос контроллеров с ПЭВМ не нарушает работу сети.

Программу «TriSCA», предназначенную для работы с адаптером, Вы можете скачать с нашего сайта.

По заказу прибор может быть дополнен функцией автоматического опроса и архивации параметров подключенных к нему контроллеров. Использование

данной функции требует его дополнительной настройки и

соответствующего ПО.

Прибор конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35мм и занимает 6 посадочных мест (108мм).

Крепление на шину осуществляется с помощью

пружинной защелки, расположенной на задней стенке прибора.

На передней панели прибора расположены сигнальные светодиоды, загорающиеся при передаче данных через соответствующий порт.

Прибор не имеет собственного индикатора и клавиатуры, поэтому для его настройки используется выносной пульт управления (приобретается отдельно).

Руководство по эксплуатации контроллера "Тритон-RS-232"  (PDF, 198K)
