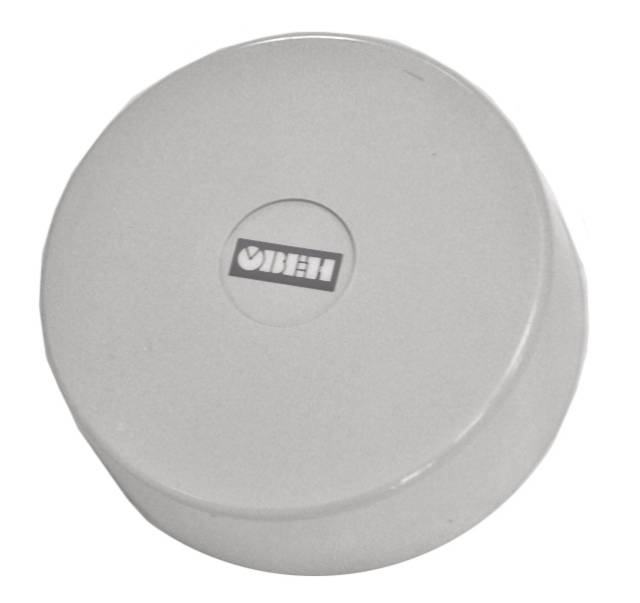

Термосопротивление ДТС 3005-РТ100.B2

Применяются для измерения тепмературы различных средств.В основном работают с ТРМ 32 для измерения наружней тепмпературы
Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), неагрессивных к материалу корпуса датчика.
Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.
Основные критерии правильного выбора термопреобразователя

" Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей.
" Соответствие прочности корпуса датчика температуры условиям эксплуатации.
" Правильный выбор длины погружаемой части датчика и длины соединительного кабеля.
" Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках

Цена: 3200.00

Технические характеристики датчиков температуры ОВЕН ДТС и ОВЕН ДТП

Характеристики

ОВЕН ДТС

ОВЕН ДТП

ДТСХХ4

ДТСХХ5

ДТПКХХ4

ДТПLXX4

ДТПКХХ5

ДТПLXX5

Номинальная статическая характеристика (НСХ)

50М

100М

50П

100П

Pt100

50М

100М

50П

100П

Pt100

К (ХА)
хромель-алюмель

L (ХК)
хромель-копель

К (ХА)
хромель-алюмель

L (ХК)
хромель-копель

Диапазон измеряемых температур, °C

–50…+150

–50…+250

–50…+180

–50…+500

-40…+400

-40…+1100

-40…+600

Класс допуска

А; В; С

Условное давление

10 МПа

Показатель тепловой инерции

не более 10…30 с

с изолированным рабочим спаем – не более 20 с

с неизолированным рабочим спаем – не более 10 с

с изолированным рабочим спаем – не более 60 с

с неизолированным рабочим спаем – не более 10 с

до 130 с – для ТП в защитной арматуре из керамики

Сопротивление изоляции

Не менее 100 МОм

Количество чувствительных элементов

1 шт.;

2 шт.

1 шт.

1 шт.;

2 шт.

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

2 – двухпроводная

Исполнение сенсора относительно корпуса

изолированный

неизолированный

Длина кабельного вывода

0,2 м – стандарт

до 20 м – по заказу

0,2 м – стандарт

до 20 м – по заказу

Диаметр термоэлектрода,

мм

–

0,5

0,7

0,5

0,7

1,2

3,2

Исполнение коммутационной головки

–

пластмассовая, металлическая

–

пластмассовая,
металлическая

Тип резьбового штуцера

Метрическая резьба, трубная резьба

Встроенный нормирующий преобразователь

(НП) в 4…20 мА

со встроенным НП,

без НП

со встроенным НП,

без НП

Материал защитной арматуры

сталь 12Х18Н10Т

латунь

сталь 12Х18Н10Т

латунь

сталь 12Х18Н10Т

сталь 08Х20Н14С2

сталь 15Х25Т

сталь ХН45Ю

керамика МКРц

сталь 12Х18Н10Т

Степень защиты

IP54
