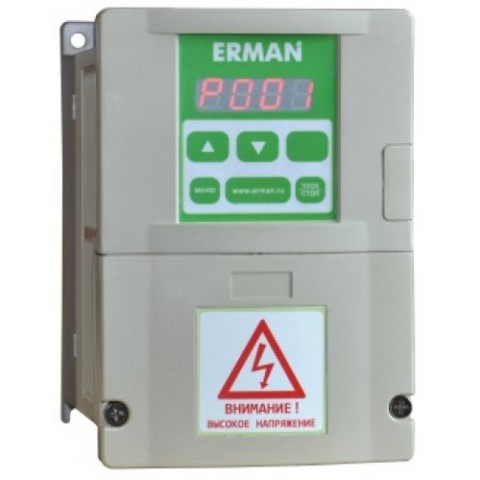

ER-G-220-03-1,5 частотный преобразователь ERMAN серии ER-G-220 ERMANGIZER частотный преобразователь ER-G-220-03-1,5 ER-G-220-02 с классом защиты корпуса от пыли и влаги IP 55; Мощность 1,5 кВт Цена: 18000.00
|
|
Технические характеристики и функции |
Значение | ||
|
ER-G-220-02 |
ER-G-220-03 | ||
|
Характеристики системы водоснабжения |
Максимальное рабочее давление |
6 кгс/см2 |
10 кгс/см2 |
|
Порог срабатывания защиты по давлению |
5,5 кгс/см2 |
9,5 кгс/см2 | |
|
Разрешающая способность по давлению |
0,1 кгс/см2 |
0,1 кгс/см2 | |
|
Заводская установка давления |
4,0 кгс/см2 |
3,0 кгс/см2 | |
|
Питание |
Номинальное напряжение сети, В |
Однофазное 220 В (170–240 В), 50 Гц |
Однофазное 220 В (170~240 В), 50 Гц |
|
Выходные характеристики |
Номинальная мощность двигателя, кВт* |
1,0 / 1,2 / 1,5 / 2,2 |
0,75 / 1,2 / 1,5 / 2,2 |
|
Номинальный ток двигателя, А |
7 / 8,5 / 10 / 16 |
5.3 / 8,5 / 10 / 16 | |
|
Рабочая перегрузка по току, А |
120 % в течение 1 минуты, 150 % в течение 6 секунд |
120 % в течение 1 минуты, 150 % в течение 6 секунд | |
|
Режимы управления двигателем |
Синусоидальная широтно-импульсная модуляция |
Синусоидальная широтно-импульсная модуляция | |
|
Функции управления и регулирования |
Перезапуск при отказе сетевого питания |
Перезапуск при отказе сетевого питания | |
|
Регулирование |
Встроенный ПИД-регулятор |
Встроенный ПИД-регулятор | |
|
Режимы |
ЗАПУСК, РАБОТА, Stand By (спящий режим) |
ЗАПУСК, РАБОТА, Stand By (спящий режим) | |
|
Внешние интерфейсы |
Индикация |
4-разрядный семисегментный LED индикатор. |
Два 2-разрядных семисегментных LED индикаторов |
|
Линейный вход |
4–20 мА (100 Ом) с питанием +15 В, 30 мА с гальванической развязкой. (2 шт.) |
4–20 мА (100 Ом) с питанием +15 В, 30 мА. (1 шт.) | |
|
Дискретный вход |
"Сухой контакт" либо "открытый коллектор" (3 шт.) |
- | |
|
Дискретный выход |
"Открытый коллектор" (2 шт.) |
- | |
|
Функции защиты |
Перегрузка по току, перегрев, высокое / низкое напряжение сети, защита двигателя от заклинивания / холостого хода |
Перегрузка по току, перегрев, высокое / низкое напряжение сети, защита двигателя от заклинивания / холостого хода | |
|
Функции сигнализации |
Световая сигнализация при наличии протечки в системе водоснабжения |
||
|
Функция ротации |
- |
До 6 насосов | |
|
Функция каскадного регулирования |
До 6 насосов (1 ведущий, 5 ведомых) | ||
|
Параметры окружающей среды |
Климатическое исполнение |
УХЛ3.1 по ГОСТ15150 |
УХЛ3.1 по ГОСТ15150 |
|
Класс защиты |
IP20 по ГОСТ 14254 |
IP55 по ГОСТ 14254 | |
|
Способ охлаждения |
Встроенные вентиляторы |
Встроенные вентиляторы | |
|
Нормальная рабочая температура |
0 ... +40 ?С |
0 ... +40 ?С | |
|
Предельная рабочая температура |
-10 ?С ... +50 ?С (с ограничением мощности) |
-10 ?С ... +50 ?С (с ограничением мощности) | |
|
Влажность воздуха |
от 20 % до 90 %, без образования конденсата |
От 20 % до 90 %, без образования конденсата | |
|
Требования к месту установки |
До 1000 м над уровнем моря (выше – с ограничением мощности) |
До 1000 м над уровнем моря (выше – с ограничением мощности) | |
|
Вибрация |
Частота не более 20 Гц, амплитуда не более 0,2 g |
Частота не более 20 Гц, амплитуда не более 0,2 g | |
